以下是:局部放电检测仪便携式故障录波仪现货充足的产品参数
产品参数 |
---|
产品价格 | 666/台 |
---|
发货期限 | 1 |
---|
供货总量 | 1000 |
---|
运费说明 | 含运费 |
---|
小起订 | 1 |
---|
质量等级 | 0.05 |
---|
是否厂家 | 是 |
---|
产品材质 | 铝合金 |
---|
产品品牌 | 青岛天正华意电气 |
---|
产品规格 | 158 |
---|
发货城市 | 青岛 |
---|
产品产地 | 青岛 |
---|
加工定制 | 是 |
---|
产品型号 | TH |
---|
可售卖地 | 全国 |
---|
产品重量 | 3 |
---|
产品颜色 | 白 |
---|
质保时间 | 三年 |
---|
外形尺寸 | 158 |
---|
适用领域 | 电气电力 |
---|
质量认证 | 9000 |
---|
产品功率 | 10 |
---|
工作温度 | 45 |
以下是:局部放电检测仪便携式故障录波仪现货充足的图文视频
局部放电检测仪便携式故障录波仪现货充足,天正华意电气设备(西藏分公司)为您提供局部放电检测仪便携式故障录波仪现货充足,联系人:杨经理,电话:18762195566、18762195566,QQ:805146545,请联系天正华意电气设备(西藏分公司),发货地:平度市平安路2号。 西藏自治区 西藏是中国领土不可分割的一部分。自元朝始,中央政权始终对西藏行使着有效管辖。藏族人民是中华民族大家庭中的重要一员。西藏唐宋时期称为“吐蕃”,元明时期称为“乌斯藏”,清代称为“唐古特”“图伯特”等。清朝康熙年间起称“西藏”。1951年5月23日,西藏和平解放。1959年西藏叛乱平定后,中央政府开始对西藏进行直接管辖。1965年9月9日,西藏自治区正式宣告成立。
准备好领略局部放电检测仪便携式故障录波仪现货充足产品的风采了吗?我们为您准备的视频将带您走进产品的世界,让您感受它的独特之处。
以下是:局部放电检测仪便携式故障录波仪现货充足的图文介绍
以下内容包括: 便携式故障录波仪的产品说明、所属公司的资质、荣誉、实景,欢迎各位客户进行实地考察;请您往下继续阅读 便携式故障录波仪的介绍,了解天正华意电气设备(西藏分公司)的更多信息。



局部放电检测仪局部放电的定义及产生原因在电场作用下,绝缘系统中只有部分区域发生放电,但尚未击穿,(即在施加电压的导体之间没有击穿)。这种现象称之为局部放电。局部放电可能发生在导体边上,也可能发生在绝缘体的表面上和内部,发生在表面的称为表面局部放电。发生在内部的称为内部局部放电。而对于被气体包围的导体附近发生的局部放电,称之为电晕。由此 总结一下局部放电的定义,指部分的桥接导体间绝缘的一种电气放电,局部放电产生原因主要有以下几种:1、电场不均匀。2、电介质不均匀。3、制造过程的气泡或杂质。经常发生放电的原因是绝缘体内部或表面存在气泡;其次是有些设备的运行过程中会发生热胀冷缩,不同材料特别是导体与介质的膨胀系数不同,也会逐渐出现裂缝;再有一些是在运行过程中有机高分子的老化,分解出各种挥发物,在高场强的作用下,电荷不断地由导体进入介质中, 在注入点上就会使介质气化。二 、局部放电的模拟电路及放电过程简介介质内部含有气泡,在交流电压下产生的内部放电特性可由图1—1的模拟电路(a b c等值电路)予以表示;其中Cc是模拟介质中产生放电间隙(如气泡)的电容;Cb代表与Cc串联部分介质的合成电容;Ca表示其余部分介质的电容。(a) 实际介质 模拟电路I——介质有缺陷(气泡)的部份(虚线表示)II——介质无缺陷部份图1—1 表示具有内部放电的模拟电路图1—1中以并联有—对火花间隙的电容Cc来模拟产生局部放电的内部气泡。图1—2表示了在交流电压下局部放电的发生过程。



局部放电检测仪是本公司自主开发的一款多功能局部放电检测仪,内置了开放式超声波传感器和TEV传感器,可进行开关柜、环网柜等电力设备的局部放电检测;并可通过外扩接口接入接触式超声波传感器、超声延长探头、超声聚波器、HFCT传感器等多种传感器,也可以进行GIS、变压器、架空线、电缆等电力设备的局部放电检测。本检测仪具备柱状图、PRPD、PRPS三种谱图检测方式,内置大容量TF卡可以对检测数据进行存储、采用3.5寸LCD、内置锂电池供电、操作简单、使用方便、携带方便,能够满足绝大多数电力设备的日常巡检任务。检测主机如图四所示:图四、TH-ZH02检测主机2.1 性能参数2.1.1 TEV传感器?安装方式:内置?检测频带:3~60MHz;?分辨率:1dBmV?精度:±1dBmV2.1.2 开放式超声波传感器?安装方式:内置+超声波延长探头?传感器灵敏度:-65 dB (0 dB=1 volt/μbar 有效值SPL)?传感器中心频率:40 kHz?分辨率:1dBuV?精度:±1dBuV2.1.3 接触式超声波传感器?频带范围:15-70kHz?中心频率:40kHz ?灵敏度峰值:>75dB?适用于GIS、全绝缘开关柜、电缆2.1.4 超声聚波器?传感器灵敏度:-65 dB (0 dB=1 volt/μbar 有效值SPL)?传感器中心频率:40 kHz?分辨率:1dBuV?精度:±1dBuV2.1.5 HFCT传感器?安装方式:卡钳式安装?信号接口:BNC/N头 ?检测频带:1~100MHz;?灵敏度:>6mV/mA;?孔径:60mm;(可定制)

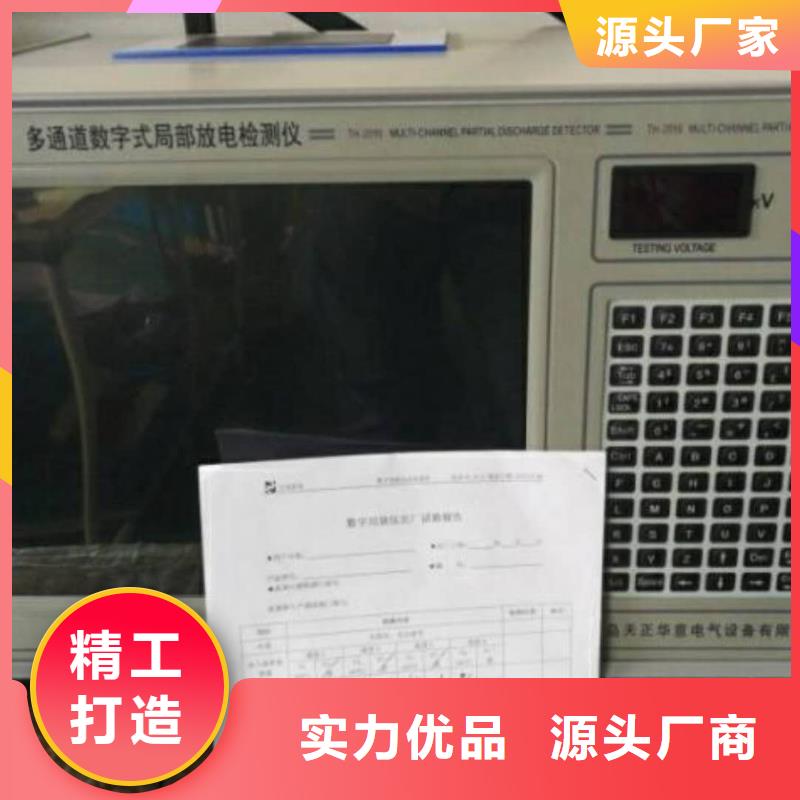

局部放电检测仪在试验电压下产生局部放电时,经耦合电容Ck产生脉冲电流,由输入单元拾取得脉冲信号。经低噪声前置放大器放大、滤波放大器选择所需频带及主放大器放大(达到所至需幅值)后,在示波屏的椭圆扫描基线上产生可见的放电脉冲,同时也送脉冲峰值表显示其峰值。时间窗单元是选取试验电压每一周期内脉冲峰值表的一段工作时间;并在这段工作时间内将示波屏的相应显示区加亮,它可以避开固定相位的干扰,这是常规的放电量测试方法。用JZF型校正脉冲发生器注入试品CX——已知电量时,调节放大器细调旋钮使放电量表显示的值与注入电量一致,就可以在加电压试验时直接在表上读出被测放电量,无须进行计算,十分方便。试验电压表经电压表电阻R产生试验电压过零标志讯号,可在示波屏上显示零标脉冲,试验电压大小可由KV表显示。结构性说明本仪器为台式机箱结构,仪器操作面分前面板及后背板两部分,各调节元件的位置见图二所示。仪器上、下盖板均可折卸,以便维修。仪器内六块印刷线板QF(前放)、ZF(主放)、FJ1、FJ2(峰检)、WY(电源板)及XS(显示单元)均为插拔式。仪器采用液晶显示器,并从电路设计上挖掘潜力,终使JF-2010多通道成为一种功能多样,使用方便的真正小型化局部放电检测仪。



局部放电检测仪便携式故障录波仪现货充足,天正华意电气设备(西藏分公司)为您提供局部放电检测仪便携式故障录波仪现货充足产品案例,联系人:杨经理,电话:18762195566、18762195566,QQ:805146545,发货地:平度市平安路2号。
