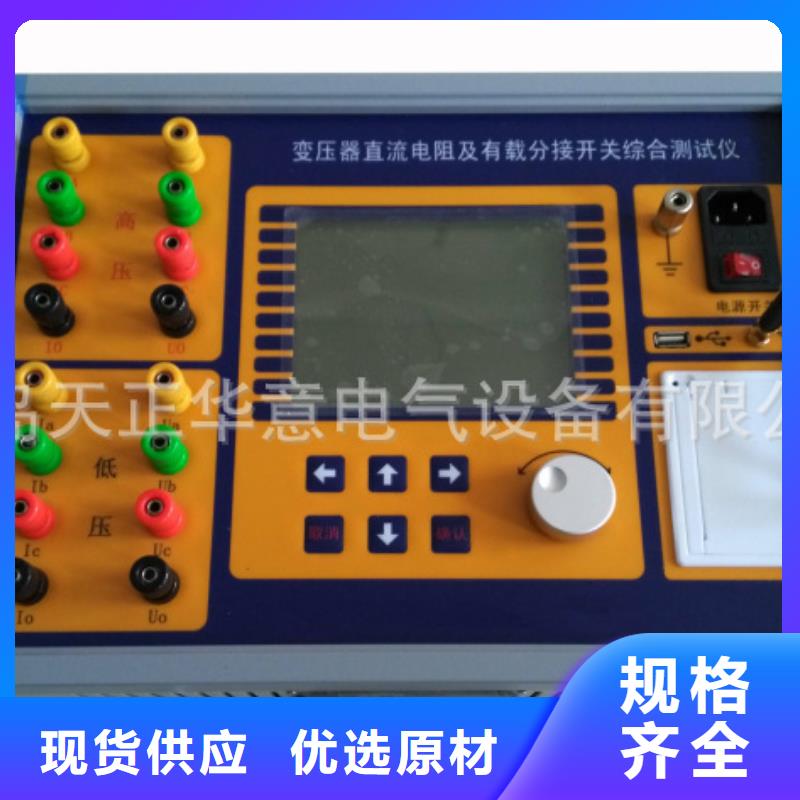

变压器有载开关测试仪电力变压器有载开关测试仪,是用于测量和分析电力系统中电力变压器及特种变压器有载分接开关电气性能指标的综合测量仪器。它采用计算机控制,通过特殊设计的测量电路,可实现对有载分接开关的过渡时间、当地过渡波形、当地过渡电阻、当地三相同期性、当地等参数的测量。用户可根据需要和现场条件,直接由分接开关引线进行测量,也可由变压器三相套管及中性点直接接线测量。该仪器具有对所测数据进行分析、当地存贮、当地打印等功能。解决了目前电力变压器有载分接开关测量方法落后,没有专用测试手段的问题。可在电力设备性试验及变压器大修中及时诊断出有载分接开关的潜在故障,对提高电力系统运行的可靠性具有重要意义.HVBYKC型电力变压器有载开关测试仪有以下几种优点:--光线示波器功能仪器分三通道可同时记录A、当地B、当地C三相,仪器可自动捕捉和显示过渡过程中过渡电阻及时间跳变的过程。不受天气影响,功能远比光线示波器优越。--较强的综合能力在一台仪器内可实现对有载分接开关各种参数的测量。如开关选择、当地切换全过程中有无开断点、当地过渡波形、当地过渡时间、当地过渡电阻、当地三相同期性等。配合各功能按键,可分析波形中的各时间段的时间及阻值。--打印输出。仪器配有一台面板式前换纸型高速打印机。--具有良好的抗干扰性能。全铝合金机箱和仪器内配有电源噪音滤波器及抗干扰电路,可在电源质量较差, 且有强电磁场干扰的现场进行可靠测量。二、当地技术参数:1 三路独立测试电源,输出电流0.5A;2仪器设置采样率10~20KHZ;3单次波形存储时间6.4秒。4过渡电阻测量范围:Y/0型变压器1-40?,Y型变压器1-20?。5测量精度:1-5?,Δ≤±10%.5-40?,Δ≤±5% 时间误差:Δ≤±1%。6显示器:240?128T、当地T6963C控制器;7处理部分:高速8位微处理器,数据存储器512K字节,所存贮的波形多达128组;8 高速A/D转换器,采样率可达400KHZ;9 电源 220V ?10% 功率?200W。




天正华意电气设备(西藏分公司)专注于【便携式故障录波仪】设计研发、生产制造以及销售,公司一直秉承着:用心铸就品质,诚信决定未来,服务即是生命的经营理念立足市场。不断发展,不断创新。公司具有先进设计研发技术,先进的设备,还有一批高素质的技术人员以及独有的经营理念不断突破创新与时俱进,打造行业高标准。 公司在平度市平安路2号设立了工厂,营销网络遍及全国,能够为客户提供快速**的服务。目前,公司产品的畅销中国,并出口到欧美、中东等地区。天正华意电气设备(西藏分公司)力助客户商业成功,欢迎洽谈。




变压器有载开关测试仪 数据管理界面6.7波形查看界面“数据管理”界面下按下确认键可进入“波形查看”界面,“波形查看”界面可以查看测量和分析波形。“波形查看”界面与“波形分析”界面操作相同。6.8系统设置开机界面进入系统设置转入系统设置界面(如图11)。当前选项为“时间设置”按钮,按“↑、↓、←、→”键可以改变当前选项。按下确认键选中当前选项。按“取消”转回到开机界面。图11 系统设置界面6.8.1 时间设置系统设置界面下选中时间设置可转入时间设置界面(如图12)。修改方法同参数设置里的触发电平。确认保存修改以后的值,返回放弃修改直接返回。6.8.2 仪器校准“仪器校准”为出厂前仪器校正所用,设有密码,用户请勿使用。6.8.3 删除记录选中 “删除记录”选项可删除当前所有历史记录。6.8.4 其他设置仪器所需的其他是设置。图12 时间设置界面七、波形分析1.从图13可以看出,桥接前时间过长,已达50ms(是正常时间的三倍),并且不止是一相,而是三相差不多。这是典型的快速机构储能弹簧老化,速度变慢。2.从图14中可以看到A相从单到双(3-4)和双到单(4-3)有对称的过零段,是在单数侧,且过渡电阻值从仪器上观察远大于50Ω(超过50Ω可以看成开路)。这是典型的过渡电阻缺陷。吊检后发现单数侧过渡电阻已断裂。3.图15中这个波形是由于开始测试时,灵敏度选的比较高,又是由3-2方向(电感量增加)容易引起震荡。适当降低灵敏度由1-n方向测试结果正常。4. 从图16中看出,A相波形较乱,打出的过渡电阻值仅0.3-0.5Ω,而且从1-7均如此。 吊检发现A相切换开关引出线软连接有断股,造成A相过渡电阻被短接(未接死)。现场处理后,波形正常。八、常见故障1.CPU板故障可能出现的波形(见图17)。处理办法:更换CPU板图




tianzh

直流电阻有载分接开关综合测试仪放心选择

变压器有载开关测试仪放大键:用于在查看波形界面放大波形。缩小键:用于在查看波形界面缩小波形。7. RS-232:出厂前调试时仪器与计算机之间通讯使用。8. U S B :插入U盘时会显示“USB设备已连接”,插入U盘后可以将数据存储到U盘。六、当地操作说明6.1仪器接线 (1)无绕组接线方法将测试线黄、当地绿、当地红测试钳分别接到调压开关X1(A1)、当地Y1(B1)、当地Z1(C1)上,并用短路线分别接到对应的X2(A2)、当地Y2(B2)、当地Z2(C2)上,黑色测试钳接到中性点上,测试线的另一端分别接到仪器对应的端子上。带绕组测试与不带绕组测试相比较,前者的动作时间长,约3-7 ms。例如:无绕组测试4分接到5分接的开关动作波形的接线方法(见图2)图2(2)调压侧绕组Y型接线中性点引出的变压器的接线方法拆去被测变压器的三侧引线,将非测试端(通常为中压侧、当地低压侧)分别三相短路接地。将测试钳黄、当地绿、当地红、当地黑依次夹到被测变压器的调压侧(通常为高压侧)套管的A、当地B、当地C三相和中性点上,然后将测试线另一端黄、当地绿、当地红、当地黑线分别接在仪器的A、当地B、当地C、当地N端子上。(见图3A)图3 (3)调压侧绕组Y型接线中性点没有引出的变压器的接线方法这种结构的试品在不吊芯情况下,中性点无法引出,只好每两相一测试,例如测A、当地B两相,接线方法如图3B所示,把C相当作中性点, 操作步骤和带绕组测试方法相同,只是在液晶屏上一次只显示两组波形和数据,数据的分析和有中性点引出的变压器的分析方法相同,只是过渡电阻值需要换算:设测量值为R’,实际值为R,则两相测量时R=1/3R’(如单相测量时则R=1/2R’)。待A、当地B相测完以后,可以再把A相当作中性点,测量B、当地C相,或者把B相当作中性点,测量A、当地C相。其接线方法和数据分析均相同。
