准备好领略地下电缆管线探测仪微机继电保护测试仪精选优质材料产品的风采了吗?我们的视频将带您领略产品的每一个细节,让您在欣赏的同时,也能深深感受到产品的价值与意义。

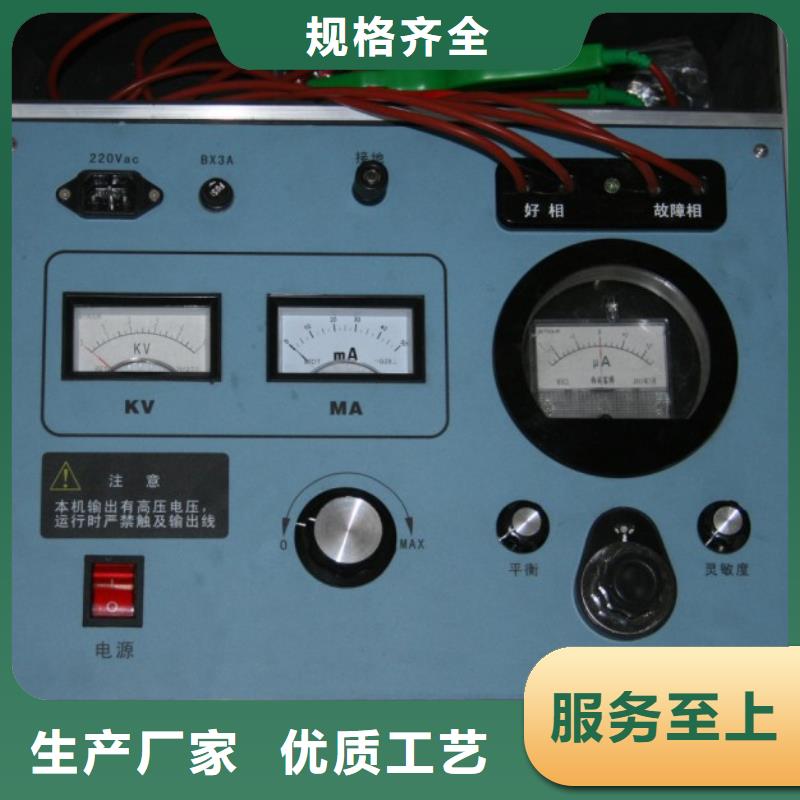

以下是:西藏地下电缆管线探测仪微机继电保护测试仪精选优质材料的图文介绍
天正华意电气设备(西藏分公司)专业从事 便携式故障录波仪的生产和制造。公司生产基地位于平度市平安路2号,公司产品研发实力雄厚,生产设备齐全。公司主要产品包括: 便携式故障录波仪。秉承客户至上,以诚为本,以信待人的经营理念,追求产品的高质量、高技术以及服务的率、高水准是我们永远的目标!
西藏 地下电缆管线探测仪电缆探测的信号发射方法电缆路径探测和性鉴别在金属管线探测中占有重要地位,相比于金属管道的单一连续金属结构,电缆由数根芯线和金属铠装构成,结构和用途的差异造成了探测时的信号施加方式的差异,不同的接法将会产生不同的电磁场,探测效果也有所区别,因此本章对电缆探测的信号发射方式进行单独描述。一、停运电缆的信号发射方法1、基本接线方法:芯线-大地接法 芯线-大地接法是对离线电缆(退出运行的不带电电缆)进行路径探测和鉴别的接线方式,可以充分发挥仪器的功能,并能程度地抗干扰,如下图所示:图3-1-1 芯线-大地接线法将电缆金属护层两端的接地线均解开,低压电缆的零线和地线的接地也应解开,将发射机的红色鳄鱼夹夹一条完好芯线,黑色鳄鱼夹夹在打入地下的接地钎上。在电缆的对端,对应芯线接打入地下的接地钎。注意:尽量使用接地钎,而不要直接用接地网!至少在电缆的对端必须用接地钎,接地钎还需要离开接地网一段距离,否则会在其他电缆上造成地线回流,影响探测效果。电流自发射机流经芯线,在电缆对端进入大地,流回近端返回发射机。这种接法在地面探测时接收机可以感应到很强的信号,信号特性比较明确,可以充分利用仪器的防误跟踪功能;信号在绝缘良好的芯线上流过,不会流到邻近管线上,尤其不会流到交叉的金属管道上,适于在复杂环境下进行路径查找。另外由于电缆接地,流经电缆的信号电压很低,不容易对邻线产生电容耦合,减少干扰。由于存在芯线和大地之间的分布电容,随距离的增加,电流会逐渐减小。但若接地良好,电容电流很小,可以不予考虑。
西藏 地下电缆管线探测仪发射机利用内置的辐射线圈向外辐射高频电磁场(一次场),金属管线-大地回路耦合出感生电流,感生电流再辐射电磁场(二次场),接收机接收二次场进行管线探测。辐射感应法的优点在于使用方便,无须接线,不和管线进行任何形式的电气连接,特别适用于无外露点的管线探测,也是一种区域管线探查的主要手段。其缺点在于管线感应电流小于直连法和卡钳法,尤其管线深度较大时效果较差,适用于深度小于2m的管线;对一定范围内的所有管线均能感应出信号,会对特定管线的识别造成困难。1、发射机的放置使用辐射感应法时,发射机无须连接任何附件,发射机自动识别为“辐射”法。用于管线跟踪时:在预计管线的上方,将发射机垂直放于地面,并且和预计的管线方向垂直。探测过程中需要和接收机配合,根据探测到的管线实际方向和位置进行调整,如下图所示:图2-3-1 辐射感应法用于管线区域探查时:在需要探查的区域,由两人操作,发射机和接收机间隔一定距离同步移动,并保持发射机和接收机的方向一致(详见P28:辐射探查)。注意事项:?管线两端必须接地,才会感应出信号。接地可以是连续接地(如不绝缘的管道),也可以是两端接地(如高压电力电缆的金属铠装两端接地)。?绝缘良好而两端又不接地的管线无法使用感应法,例如:有些低压电缆没有金属铠装,或者铠装不接地,将无法使用感应法或效果较差。?不能将发射机置于金属井盖上,也不能在钢筋加强的混凝土路面上使用,否则信号将被井盖或钢筋网阻断,而不能施加到下面的管线上。?发射机除了向管线辐射信号,还不可避免的向周围空间辐射,会给接收造成干扰,所以使用感应法时,接收机和发射机必须相隔一定距离(收发距)。
