我们的现场实拍视频将带您走进变压器油色谱在线监测系统微机继电保护测试仪质量优价格低产品的世界，让您亲眼见证其优点和特点，为您的购买决策提供有力支持。

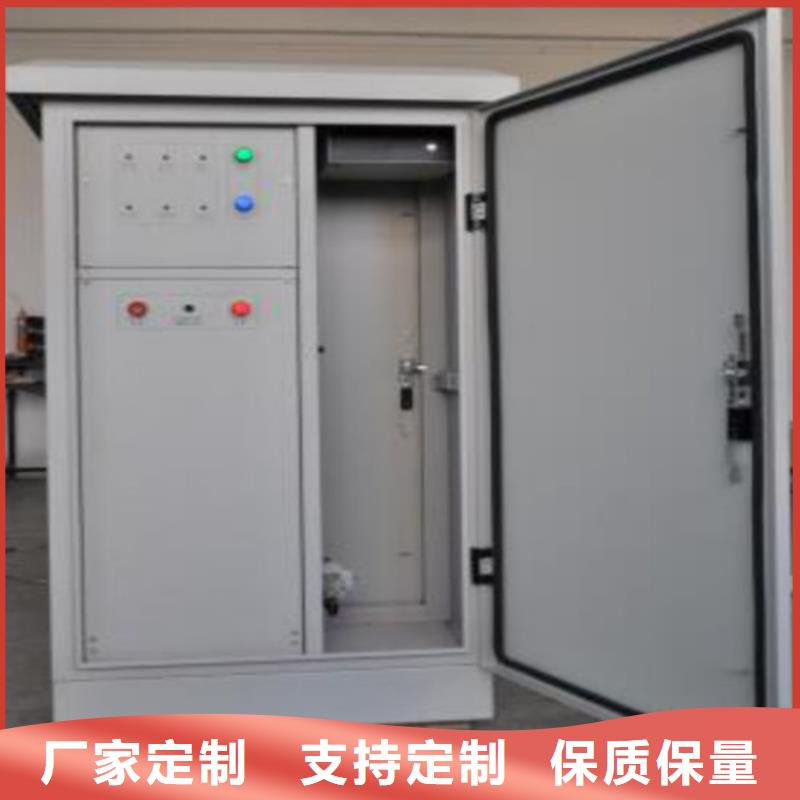

以下是:变压器油色谱在线监测系统微机继电保护测试仪质量优价格低的图文介绍
变压器油色谱在线监测系统文件号的输入即将光标移至文件处依次按《8》＋《确认》键即可。此时文件为8，则仪器内所有设置的参数为8号文件内容，若输入其它文件号，则8号文件自动储存。若要找回8号文件的内容，只需将文件号输入为8并按确定键即可。图十八 辅助功能图十九 仪器参数界面 按《Menu》键，则状态栏显示〡用户配置〡仪器参数〡保护温度〡秒表 并将光标右移至《仪器参数》栏，再按确定《确认》键，则显示屏变为[图十九]界面此界面为仪器参数界面，仪器在出厂已校好，用户一般不要随意改动。“启动记录”它记录了仪器启动的次数。保护温度的设置：在保护温度的界面下设置各加热区的保护温度。保护温度的设置，要高于使用温度的20℃。实际温度超过设置的保护温度时，仪器将报警并停止所有的加热。按《Menu》键，状态栏显示 用户配置〡仪器参数〡保护温度〡秒表〡，将光标移至《秒表》，按确定《确认》键，则显示屏显示[图二十]界面。图二十 设置秒表计时界面此界面为设置秒表计时界面。次按《▲》键或《确认》，开始计时；第二次按《▼ 》键或《确认》，停止计时同时显示60秒除以即时时间值，方便用户计算分钟流量。第三次按《确认》键，计时时间。当光标处于后面任一界面下面的状态标，可按“·”键回到此界面。按两次《Menu》键，状态栏变为〡温控〡检测器〡事件〡程序升温〡辅助功能〡此时光标处于《辅助功能》栏，移动光标选定菜单，按确定键可进入以上任何一个界面。变压器油色谱仪的温控电路主板背挂于控制箱中上部，加热板和点火板在仪器后部。其连线见下图。工作原理图见下图。变压器油色谱仪CPU板连线见下图第五章热导池检测器（TCD）的安装与使用工作原理：在一个处于热平衡的TCD中，组分进入测量臂池腔，就会由于气体组成的改变，引起气体热导系数的变化，气体热导系数的改变，引起热敏元件温度的变化，热敏元件的温度变化，引起热敏元件阻值的变化，热敏元件阻值的变化使惠斯顿电桥输出信号的变化。所以TCD的信号变化是各个变量相继变化的结果热导池检测器的结构：热导池检测器采用半扩散式结构，经特珠工艺处理的100Ω铼钨丝，恒流源供电，具有断流热丝保护功能。配置了2路专用补充气，见下面TCD补充气气路流程图，以便用大孔径毛细管。热导池检测器结构如图二十一。
作为 便携式故障录波仪公司，天正华意电气设备(芜湖市分公司)采用优异的网络技术与严谨的管理制度，坚持以“让客户满意，为客户赢利”为服务宗旨，全心全意服务客户。
变压器油色谱在线监测系统使用注意事项：本仪器为双柱双气路结构即使有一路不使用，也应接上两根柱子。保证两路平衡，载气经热导池检测器流出，每路流量约为50ml/min。（从热导检测器的放空口测量）1、载气中应无腐蚀性物质，注意气路净化。2、使用前，应先通载气30分钟，将管路的残留气体赶出，以防止铼钨丝氧化。未通载气时， 严禁加桥流，或有较大的气流冲击。3、不能用气体直接吹热导检测器，或有较大的气流冲击。图二十一 热导检测器4、不允许有强烈机械震动。5、仪器不能放置在风口处；TCD放空口应用管道接到室外，出气口还应注意固定以防止风吹摆动，影响基线。6、停机，应 关闭加热，等到热导检测器温度降到80℃以下，再关电源，气源；这有利于延长热导检测器的使用寿命。7、在满足分析灵敏度的的情况下，尽量设置低桥电流使用，这样有利于仪器的稳定，增加热导检测器的使用寿命。8、高温分析后，需拆下色谱柱时，一定要等柱室温度降到60℃以下，热导检测器温度降到80℃以下，方可拆卸色谱柱，以防止损坏柱接头及热导检测器。9、使用不同载气，TCD检测器不同温度时，桥电流（mA）允许值如下使用方法：1、检查热导气路连接是否正确。2、先通载气，调节载气1和载气2，并在热导放空口用皂泡流量计测量实际测量柱后流速，并使两路载气流量一致，一般气体流量：载气40＋补充气10＝50ml/min为好。3、变压器油色谱仪热导池带两路TCD补充气，以便低柱流量分析。4、当通气超过30min后，打开电源开关 ，按一下 温 度 键 设定柱室、汽化室及检测器的使用温度。按 检测器 键设定桥电流。按启动按钮桥流才能加上。
变压器油色谱在线监测系统净化装置内部的填充物要做到定期活化或更换，否则将失去应有的作用。长期使用含水量高的气体会减少色谱柱的使用寿命，降低仪器的稳定性及污染气路系统使仪器不能正常工作。2、开箱仪器到货以后，请及时检查仪器外包装，并对照发货单清点检查数量的完整性。如发现外包装已破损或配套部件遗失时，请及时与运输部门取得联系，并通知供应商，以便及时妥善地处理。拆箱后请检查仪器外观质量，查看在运输中有无破损现象，并对照装箱清单点附件、备件数量是否相符。仪器配置情况与产品订货单是否一致，功能是否完整，各转动活动部位是否灵活可靠。若发现遗漏物品、装配差错或工作性能不完整时，请及时将信息反馈给供应商。以便及时妥善地处理。3、电源及信号连接本仪器的电源及信号接头在仪器的后部（对应处印有文字说明），通电前检查仪器电源输入端电源插头、保险丝座、电源插座是否满足仪器使用要求，接地线是否良好。仪器电源总开关位于仪器的右侧板的下侧。仪器配电和其它用电设备单独配置，以避免相互干扰。仪器各控制器各自带有自己的信号输出端口，仪器可同时安装三个控制器（TCD、FID、ECD），或其中FPD、NPD。输出信号线为通用型。仪器输出信号可与记录仪、数据处理机或色谱工作站等记录装置直接连接。4、气路连接仪器气源通过外径Φ3mm的气路管与气路入口接头（位于仪器机箱后侧面下部）分别对应相连接（见下图）。气路管要用无油干净的不锈钢管或紫铜管或乙烯管、聚四氟乙烯管，注意经常性地检查、维护，以防止泄漏事故发生。
变压器油色谱在线监测系统工作流程1、变压器油经闭路循环进入油气分离室，受检油样在真空环境及电磁激振作用下，实现油气分离。2、经冷阱除油后，分离出的故障特性气体导入气体定量室后，在载气的作用下流经色谱柱。利用色谱柱对各个气体组份具备不同的吸附\解附作用，使故障特性气体被依次分离。3、气敏传感器按出峰顺序对故障特性气体逐一进行检测，并将故障气体的浓度特性转换成电信号。4、数据处理单元对电信号进行分析处理，分别计算出故障气体各组份浓度。5、通信模块将气体组份浓度、载气压力状态、谱图等数据信息按照TCP/IP、IEC61850通信协议上送过程层网络，变压器状态监测主IED故障诊断系统对色谱数据进行综合分析诊断，超过设定注意值时进行报警，实现变压器故障的在线监测。3.4系统结构图3-1系统结构在功能上划分为油样获取单元、油气分离单元、载气单元、色谱检测单元、控制与数据处理单元、通信接口单元。1、油样获取单元经油泵强循环从变压器主油箱取得油样，并送入脱气室。
