台区识别仪录波分析仪多种规格可选

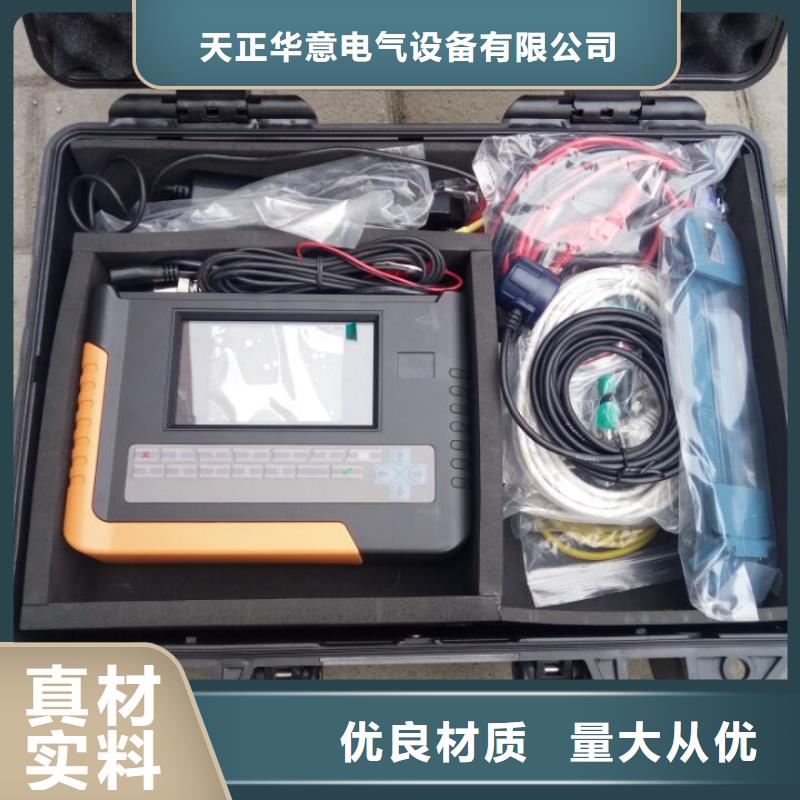

台区识别仪产品简介配变台区识别仪由主机和手持分机及相关辅件组成，主机和手持分机之间的通信采用低频过零通信技术与脉冲电流检测技术，在相邻台变共高压、共地、共电缆沟的情况下可以准确的进行台区识别、相位识别、分支识别。2 功能特点（1）多模识别方式：三种识别模式可选，可满足不同现场需要。（2）分支识别：可判断某用户所属用电分支（开关），功能更实用。（3）相别识别：可判断某用户所属台区的哪一相，显示直观。（4）线路压降显示：可同屏显示主机侧（变压器低压侧）的出口电压和被测用户220V接入端口电压，得到用户供电线路上的电压降幅值，为合理调配平衡载荷提供一手数据。（5）存储量大：可存储至少800组被测用户信息，并可随时查阅。数据导出功能：主机具有USB数据接口可以将所有被测用户的信息导出，便于台区信息的整理和统计。（6）主机外箱塑壳采用高分子抗冲击工程塑料便携式外箱，并具有良好的机械性能和一定防水功能,外形美观，整机重量轻，方便现场使用。（8）主机与分机均采用大屏幕点阵式液晶显示屏，全部简体中文显示，操作直观简便一目了然。（9）整机配置附件齐全，可满足不同现场的多种需要。（10）多模识别方式，可准确判断用户所属配变台区或所属用电电路分支（开关），识别准确度达到100％，信号强度高，传输距离远。 （11）主机与分机的配置数量灵活，由于主机与分机的号码可以通过键盘随意设定，从而实现复杂条件下的多台配变（开关）供电区域的用户识别。（12）主机与分机均具有记忆功能，一次设定好工作模式后，再次开机无需重新设定工作模式。（13）具有端口电压与用户端电压及线路压降同屏显示功能，方便对比压降，为合理调配平衡负荷提供参考。（14）主机、分机都具有误接电源保护和报警提示功能，当220V电源被误接380V时，电路会自动判断并切断内部电路，同时发出声光报警提示。（15）主机工作电源两种方式可选，测试电压线借电工作及外挂直流电源模块。（16）主机主电路采用高速处理器具有极强的数据处理能力和强大的存储能力，可以存储至少800组测试数据，并可随时查阅，并可以通过USB数据接口将存储的数据结果导出。3 技术参数通讯方式：低频过零通信技术。距离：3km电流测试距离：≥5km工作电压：AC220V±10％，频率50Hz主机功耗：≤6W,分机功耗≤2W，工作功耗不大于10W电压、电流测量精度：1％识别准确度:钳型电流互感器钳口直径：7mm(5A)、50mm(100A/500A)工作环境温度：-30℃~70℃工作环境湿度：≤93％RH

台区识别仪分机设置在分机的主菜单界面下，通过键移动光标，使光标选中分机设置”，单击“确定”键，进入分机设置界面（如图24所示）。也可在主菜单下，直接单击“4”键，进入综合测试界面。图24此项功能主要是针对当采用主分机是采用“单分机”模式，还是采用“多分机”模式。请在“当前分机模式”中，通过“←”、“→”键来选择分机工作模式。当工作在多分机的模式时，请选择“多分机模式”，并在这些分机中设置分机编号，注意，分机编号不能重复；当工作在单分机模式时，请选择“单分机模式”。5.7 数据查询当需要查阅分机已保存数据时，在分机的主菜单界面，通过“↑”、“↓”键移动光标，使光标选中“5 数据查询”项，单击“确定”键，便可进入数据查询页面（如图25），或在主菜单界面直接单击数字键“5”键，也可直接进入数据查询页面。图25当分机并未存储数据时，将显示“无数据”，否则，将显示变压器的编号、该变压器下安装的电表总数，以及A、B、C各相安装的电表总数。由于显示空间有限，其他详细记录，不在此处显示。通过单击“↑”、“↓”可以翻页查询不通的变压器编号记录。单击“→”键可以删除所有数据。5.8 数据上传为了更详细直观地查询分机所保存的数据，我们开发了配套的上位机数据管理系统，该系统可以接收分机所传上来的所有数据，并将其详细分类存储。这样，在上位机管理系统中除了可以看到变压器编号，各相的电表总数及总的电表数量外，还可以查看三相的平衡程度，并将详细报表打印出来。该项的具体操作请参看“台区识别仪数据管理系统使用说明”。

台区识别仪功能特点1.大功率负荷信号传输通讯方式，理论通讯距离满足任意的台区供电范围。2.特殊的脉冲电流发射及检测方式，保证不会因共高压的临近台区会发生串信号的错误。3.快速、方便的台区识别功能，分机发起，测试时间不超过6秒钟，结果准确率100％；结果显示内容描述简单、清晰、明确，显示内容包括被测用户所在的变压器台区编号及被测电表所在的相别（A相、B相、C相）情况，显示结果直观。4.分支识别功能，准确判别被测用户所在台区供电线路的分支，单台主机可以同时检测3个分支，多台主机同时工作可扩展至18个分支。5.具备台变互测功能，多台主机同时工作，可准确判定各被测试变台的独立性，有无电气连接关系。6.具备零火线判别功能，可以显示零火线接线是否正确，有无反接。7.具备相序判别功能，可判别ABC各相的相序是“正相序”还是“逆相序”。8.电流检测采用柔性钳（可选配50A钳表、100A钳表、250A钳表和500A钳表）。9.多种工作模式任意选择，组合方便，设置灵活；具有独立的电力载波、独立的电流脉冲发送和电力载波与电流脉冲综合方式等多种通讯方式。10.多机工作模式，仪器不分主、分机，每台设备都可以设置为主机或分机；支持一主多分、多主一分、多主多分三种模式，方便用户使用，可有效提高工作效率。
