以下是:【变频串联谐振耐压装置】-配电终端自动化测试仪主推产品的图文介绍

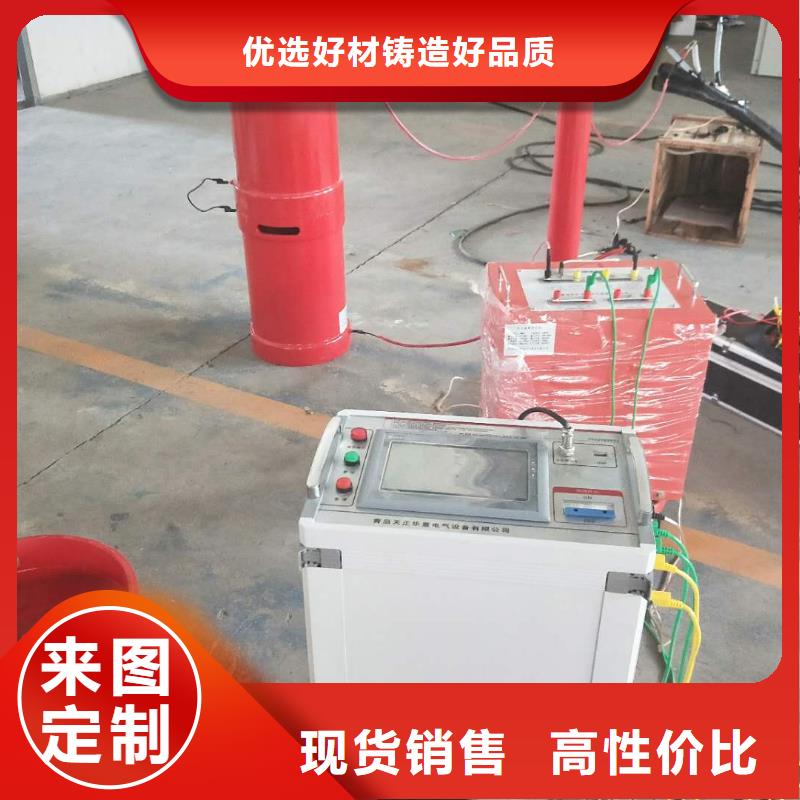

变频串联谐振耐压装置变频电源控制箱参数设置:可对试验电压、耐压时间、试验模式、试验电流、等参数进行设置或选择。7.1.2.2 试验模式:手动试验模式、自动试验模式a、手动试验模式:具备升压、调谐(含手动、自动)、降压(手控自动)功能等。b、自动试验模式:进入试验状态后,自动进行调谐、升压、计时、降压、切断主回路并转到试验结果界面。7.1.2.3 保护功能及其信息提示:具备高压过压、低压过流保护,以及失谐保护、零位、放电保护等多重保护功能。7.1.2.4 数据存储功能:试验结果保存、回查等。a、试验结果:手动或自动试验完毕后,在试验结果界面中可显示出试验时的详细参数,可将参数保存在存储器中,该存储器为非易失存储器,可保存200次试验记录。b、数据查询:可将已保存的试验结果数据显示到屏幕上。7.1.2.5自动稳压功能:系统根据设定的试验电压或手动升压结果,自动跟踪并维持稳定的试验电压,电压稳定度可达1%。7.1.2.6 调频范围设定:调频范围可设为20~300Hz。7.1.2.7 过压保护功能:软件过压保护值,丰富的高压过压保护功能,更具性,有效保护人身、设备及试品的。7.1.2.8过电流保护:可人工设定过电流保护值;当整套装置的输出电流达到保护整定值时,自动切除整套装置
便携式故障录波仪
变频串联谐振耐压装置装置容量确定满足300mm2,35kV 电缆交流耐压试验,长度2km,电容≤0.38uF,试验频率30~300Hz,试验电压U≤52kV。频率取32Hz试验电流 I=2πfCU试 =2π×32×0.38×10-6×52×103=4A对应电抗器电感量 L=1/ω2C=65H设计六节电抗器,将六节电抗器二节串联三组并联使用,则单节电抗器的参数为67.5kVA/45kV/1.5A/98H,装置总容量为405kVA。验证:1.满足150MVA/220kV以下变压器中性点交流耐压试验,电容≤0.02uF,试验频率45~65Hz,试验电压U≤160kV。使用电抗器五节串联,此时电感量为L=98*5=490H,试验频率f=1/2π√LC=1/(2×3.14×√490×0.02×10-6)=50.8Hz。试验电流I=2πfCU试 =2π×50.8×0.02×10-6×160×103=1A。2.满足300mm2,10kV 电缆交流耐压试验,长度1.5km,电容≤0.55uF,试验频率30~300Hz,试验电压U≤22kV。使用电抗器二节并联,此时电感量为L=98/2=49H,试验频率f=1/2π√LC=1/(2×3.14×√49×0.555×10-6)=30.5Hz。试验电流I=2πfCU试 =2π×30.5×0.555×10-6×22×103=2.3A。3.满足300mm2,110kV 电缆交流耐压试验,长度0.5km,电容≤0.07uF,试验频率30~300Hz,试验电压U≤128kV。使用电抗器三节串联二并联,此时电感量为L=98*3/2=147H,试验频率f=1/2π√LC=1/(2×3.14×√147×0.07×10-6)=49.6Hz。试验电流I=2πfCU试 =2π×49.6×0.07×10-6×128×103=2.8A。结论:装置容量定为405kVA/270kV/45kV,分六节电抗器,电抗器单节为67.5kVA/45kV/1.5A/98H,使用电抗器组合能满足上述被试品的试验要求。
