高低压开关柜通电试验台、三相交流（0-50A/20v、0~1000A/2V）电流可调输出5、单相直流（0~260V）电压可调输出；6、电秒表计时范围：0-99.999S7、漏电保护试验电压1kv。8、配模数插座取进线电源单相10A 2孔 一个单相16A 3孔 一个 三相25A 4孔 一个9、外形尺寸：550mm660mm1005mm三、使用方法1、电源的连接将试验台推到试验所需位置后，在后面接线板上按A、B、C、N将电源接到接线柱上，再插上电源插头送电。此时A、B、C相电源指示灯亮。表示电源已接入。注意：禁止接线带电拖动电缆线！牢靠接好试验台保护接地线！ 试验台到位后才能在接线柱上接线！2、三相380V固定输出在后面接线板接线柱（固定380V）上接线，将总电源开关（QF1）置于“ON”位置，将三相交流固定输出380V启动按钮按上，三相交流固定输出指示灯亮，表示在接线柱（固定380V）上有三相交流电压固定380V输出。做完该项试验后将三相交流固定输出380V停止按钮按上，三相交流固定输出指示灯灭，此时交流固定输出380V接线柱无电压输出。3、三相可调交流0~2V/1000A及0-50A/20V电流输出在后接线板的接线柱交流电流或交流电压接线柱上接上被试品，将被试品的常开或者常闭触点接到面板上的“触点接入”端口。将总电源开关（QF1）置于“ON” 位置，将下面板上调压器手轮逆时针调到零位，按下启动按钮，三相交流可调输出指示灯亮，表示在后面板接线柱有三相交流电压或电流可输出，

高低压开关柜通电试验台尊敬的顾客感谢您购买本公司TH-III型高低压测试通电台。在您初次使用该产品前，请您详细地阅读本使用说明书，将可帮助您熟练地使用本仪器。我们的宗旨是不断地改进和完善公司的产品，因此您所使用的产品可能与使用说明书有少许的差别。如果有改动的话，我们会用附页方式告知，敬请谅解！您有不清楚之处，请与公司售后服务部联络，我们定会满足您的要求。由于输入输出端子、测试柱等均有可能带电压，您在插拔测试线、电源插座时，会产生电火花，小心电击，避免触电危险，注意人身！版权声明青岛天正华意电气设备有限公司版权所有，并保留对本手册及本声明的终解释权和修改权。本手册的版权归青岛天正华意电气设备有限公司所有。未得到青岛天正华意电气设备有限公司的书面许可，任何人不得以任何方式或形式对本手册内的任何部分进行复制、摘录、备份、修改、传播、翻译成其它语言、将其全部或部分用于商业用途。免责声明本手册依据现有信息制作，其内容如有更改，恕不另行通知。武汉钰恒电力设备有限公青岛天正华意电气设备有限公司在编写该手册的时候已尽努力保证其内容准确可靠，但青岛天正华意电气设备有限公司不对本手册中的遗漏、不准确或错误导致的损失和损害承担责任。

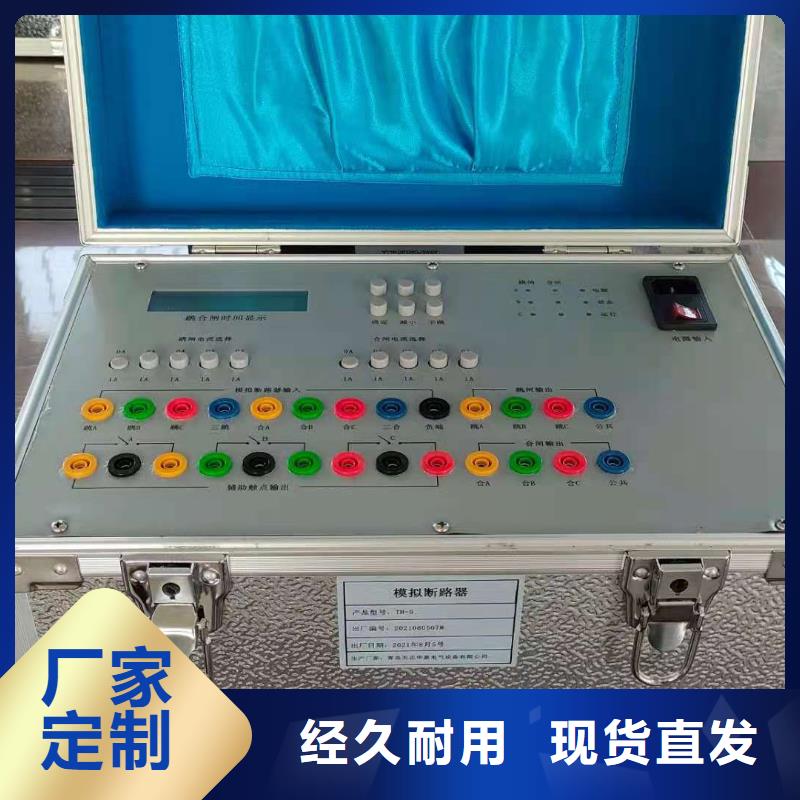

高低压开关柜通电试验台可模拟装设有双跳闸线圈的断路器动作特性。使用中如果有两路跳合闸电流，应分别接入跳闸Ⅰ、Ⅱ回路。如果只有一路跳闸电流，可将跳闸电流接入任意跳闸回路，也可以将同一相的跳闸Ⅰ、Ⅱ回路并联增大跳闸电流。 辅助触点输出Ⅰ组接点与跳闸线圈Ⅰ相对应，每相有一对常开一对常闭接点，辅助触点输出Ⅱ组接点与跳闸线圈Ⅱ相对应，每相有一对常开及常闭接点。接点输出的动作状态与对应的跳合闸状态对应。需要注意的是，输出接点Ⅰ与输出接点Ⅱ动作是相互独立的，例如当只有跳闸Ⅰ回路有跳闸电流时，输出接点Ⅰ状态翻转（对应跳闸后状态），输出接点Ⅱ并不翻转，当跳闸Ⅰ、Ⅱ同时有电流时，输出接点Ⅰ、Ⅱ才能同时翻转。使用时应特别注意不能接错。 6、双路试验接线图3 模拟断路器与保护测试仪 配合进行保护装置整组传动试验系统接线图 模拟断路器与测试仪及保护装置相配合使用，替代实际断路器，可以进行保护装置动作跳合断路器的整组传动试验，请参见图3。图3是按双跳闸电流线圈试验接线，当只有一路跳闸电流时，另一路不接。 在保护装置的测试过程中，模拟断路器在二次回路中的接线方法是将实际断路器的跳、合闸线圈的接线从二次回路中退出，将模拟断路器装置的A、B、C的跳、合闸线圈对应地接入二次回路中，与保护和测试仪配合，完成保护装置的整组测试（如图4，只以A相单组跳闸跳圈为例）。
