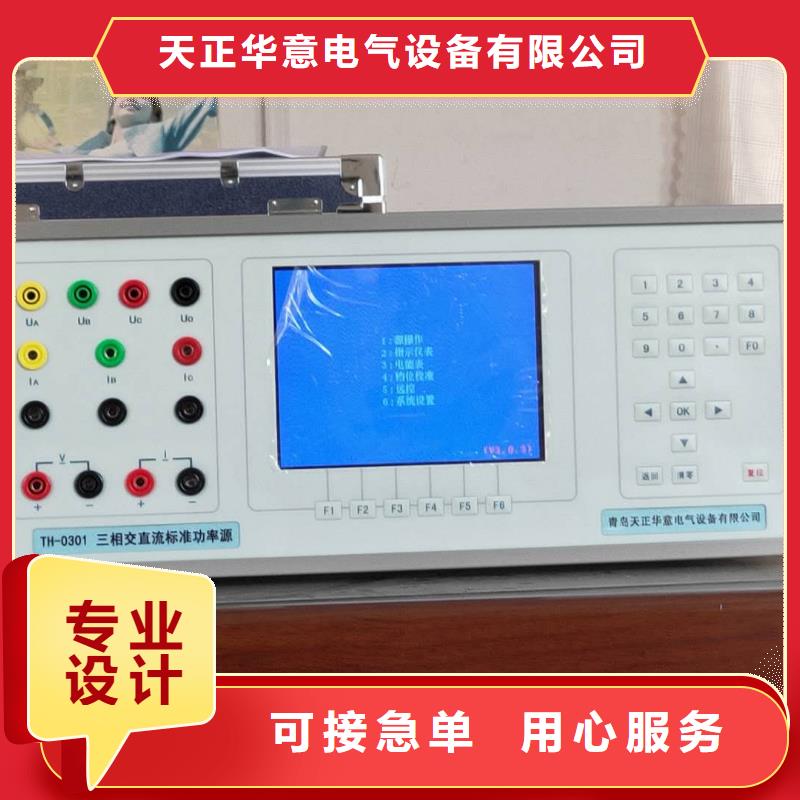

三相标准功率源 谐波分析-电压谐波界面如图十七所示：此屏显示各相电压和电流的谐波含量，从左到右依次为A相电压（用黄色来显示）、B相电压（用绿色来显示）、C相电压（用红色来显示）、A相电流（用黄色来显示）、B相电流（用绿色来显示）、C相电流（用红色来显示），其中THD为各相的电压波形畸变率（即谐波失真度），RMS为各相电压和电流的有效值，01次为基波电压和基波电流（用实际幅值表示），以下依次为其它各次谐波的数值，以有效值形式和基波的百分比两种形式表示，以数据表的形式显示1-63次电压谐波。可通过↑↓键来切换低21次（01－21）和中21次（22－42）、高21次（43－63）谐波含量的表格。图十七、谐波测试屏（13）历史数据界面如图十八所示，此屏显示内存中已存储记录的各项数据，包括：总记录条数、当前查阅的记录排号、测试的日期时间、被测表号、实测电能误差、接线方式、三相电压和电流相角数值、三相电压和电流向量图、三相电压幅值、三相电流幅值、三相有功功率、三相无功功率。

三相标准功率源上位机软件操作6．1注意事项：＊ 电脑配制要求：在Win98或更高版本操作平台上运行本程序；须装有 程序，需有一个USB接口。＊ 在执行“通讯连接”前，需先将USB通讯线连接好、串口设置正确、装置处在“数据传输”状态下，才可以进行“通讯连接”，否则无法正常通讯。电压档位 远 控 中图21（硬件通讯界面）6．2 主界面运行上位机程序，进入上位机程序主界面。此时处在未对装置执行通讯的状态，只能进行各种信息更改、查询和打印记录操作，不能对装置的数据进行上传操作。只有进行“系统联机”操作并通讯正常后（见图 “硬件通讯界面”），才可以进行上位机程序的所有操作。图22（主界面）在主界面中可利用中文下拉菜单或快捷图标进入各界面进行具体操作。中文下拉菜单：在主界面中，将鼠标单击“系统设置”、“通讯连接”、“数据采集”、“数据管理”按钮即进入相应的界面。快捷图标提示：在主界面中，将鼠标停留在快捷图标上会有中文提示。若没有提示时，用鼠标在主界面空白处单击一下，再将鼠标停留在快捷图标上，将会有中文提示。6．3 系统设置“系统设置”包括“串口设置”、“其他设置”设置窗口。6．3．1 “串口设置”在“串口设置”窗口可对与装置连接的USB通讯线占用电脑的串口号进行设置。其中：1、USB通讯线的一端接装置的USB通讯接口，另一端接电脑任意的USB接口。2、使用CP210x 型USB通讯线进行电脑与装置联机通讯的操作说明2、1 安装CP210x 型USB通讯线驱动程序若电脑系统是 时，请双击“CP210x(WIN95 WIN98 WIN2000 WINXP 系统驱动程序)”文件夹→双击“ 进行CP210x 型USB通讯线驱动程序安装。然后将USB通讯线的一端接装置后板的USB通讯接口，另一端接电脑任意的USB接口，开启装置电源，电脑新硬件自动安装完毕后，其所占用电脑的“COM”号会在电脑“设备管理器”中的“端口”内显示（XP系统查看方式：用鼠标右键点击“我的电脑”→鼠标左键点击“属性”→“硬件”→“设备管理器”→“端口”）。
