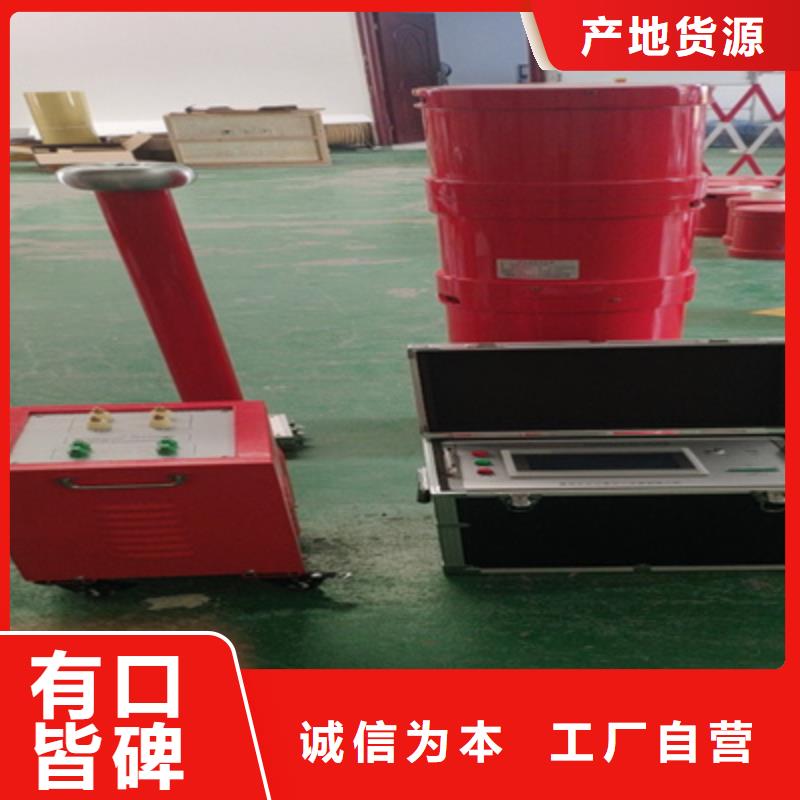

变频串联谐振耐压装置?激励变变比：试验时选择激励变抽头电压与原边电压的比值。例如：4kVA/1.5kV/3kV/0.4kV激励变压器，当试验时选择激励变抽头为3kV，这时激励变比为3/4＝7.5分压器变比：电容分压器的分压比。当分压器分压比为1000：1时，就输入1000；当分压器分压比为2000：1时，就输入2000。当分压器分压比是多少时，就输入多少。注意：如不是配套电容分压器时，电容分压器二次电压不能大于100V，超过100V显示不出电压。自动调谐频率步进：自动试验时，自动扫频时的频率步进。自动试验时，一定要设置频率步进，否则自动试验时不扫频。频率步进可设置为2Hz以下，设置高了，找到的谐振点不是 谐振点，试验电压有可能升不上去。电路电感，电路电容：当知道回路中电感，电容时，可设置此项，如不知道也可不设置，设置其中任意一项时，文档管理中记录数据可显示出另外一项的值，如不设置，就不显示此两项。闪络保护：击穿时的保护电压。该值越设小，击穿保护越灵敏，有时可能误动作。一般情况下，当设备 电压小于150kV时，设置为3kV；当设备 电压小于150~300kV时，设置为5kV；当设备 电压小于300~500kV时，设置为8kV；当设备 电压小于500~800kV时，设置为12kV；此值为理论值，可根据现场需要自行设置。

变频串联谐振耐压装置 装置容量确定满足300mm2,110kV 电缆交流耐压试验，长度1km，电容≤0.139uF,试验频率30~300Hz,试验电压U≤128kV。频率取34Hz试验电流 I＝2πfCU试 ＝2π×34×0.139×10-6×128×103＝3.8A对应电抗器电感量 L＝1/ω2C＝157H设计十节电抗器，将十节电抗器五节串联二组并联使用,则单节电抗器的参数为54kVA/27kV/2A/63H，装置总容量为540kVA。验证：1.满足120MVA/110kV以下变压器交流耐压试验，电容≤0.02uF,试验频率45~65Hz,试验电压U≤160kV。使用电抗器六节串联，此时电感量为L＝63＊6＝378H,试验频率f＝1/2π√LC＝1/(2×3.14×√378×0.02×10-6)＝57.9Hz。试验电流I＝2πfCU试 ＝2π×57.9×0.02×10-6×160×103＝1.1A。2.满足300mm2,10kV 电缆交流耐压试验，长度10km，电容≤3.7uF,试验频率30~300Hz,试验电压U≤22kV。使用电抗器十节并联，此时电感量为L＝63/10＝6.3H,试验频率f＝1/2π√LC＝1/(2×3.14×√6.3×3.7×10-6)＝32.9Hz。试验电流I＝2πfCU试 ＝2π×32.9×3.7×10-6×22×103＝16.8A。3.满足300mm2,35kV 电缆交流耐压试验，长度4km，电容≤0.76uF,试验频率30~300Hz,试验电压U≤52kV。使用电抗器二节串联五组并联，此时电感量为L＝63＊2/5＝25H,试验频率f＝1/2π√LC＝1/(2×3.14×√25×0.76×10-6)＝36.5Hz。试验电流I＝2πfCU试 ＝2π×36.5×0.76×10-6×52×103＝9A。结论：装置容量定为540kVA/270kV/27kV，分十节电抗器，电抗器单节为54kVA/27kV/2A/63H，使用电抗器组合能满足上述被试品的试验要求。
