直流系统接地故障定位仪使用须知7.1 在使用设备时,检测器液晶上偶然出现“钳表饱和”字样,出现此现象有二种情况:一、是钳表与故障检测器连接时没有连接好,应检查连接头是否接触好。二、由于受钳表量程限制,在使用时,钳表所钳回路是大电流,而且所钳的是单根,可能出现钳表饱和,解决办法是:在使用时,钳表同时钳双根(正、负)或重启检测器电源。7.2 由于钳表钳口采用齿片交错工艺,加工工艺和精密度都非常高(加工精度为0.002MM);在使用时,打开钳表卡好线后,钳表要完全自然闭合,偶然不能自然闭合,应观察后小心闭合,不能外加大力强行闭合,如强行闭合,会导致钳口上的齿片错位,损坏钳表。单位名称:青岛天正华意电气设备有限公司八、注意事项1)由于装置是精密仪器,在运输、使用和存放时要小心轻放,各部件要防止摔、跌等强烈震动。保证使用的高精度。2)在检测过程中,故障检测器不用时请关闭电源,以延长电池的使用时间。3)故障检测器电量不足时,应及时充电,以提高检测的准确性。4)信号发生器一定要接在被检测支路之前(按电流流向),正负、地三条线同时在直流母线和地线上,保证接地线接地良好。5)由于钳表的灵敏度很高,检测时不要用手握钳表,应让钳表处于静止状态,以免影响检测准确度。6)由于故障检测器的精度极高,检测时请不要使用手机,以免造成对故障检测器的干扰。

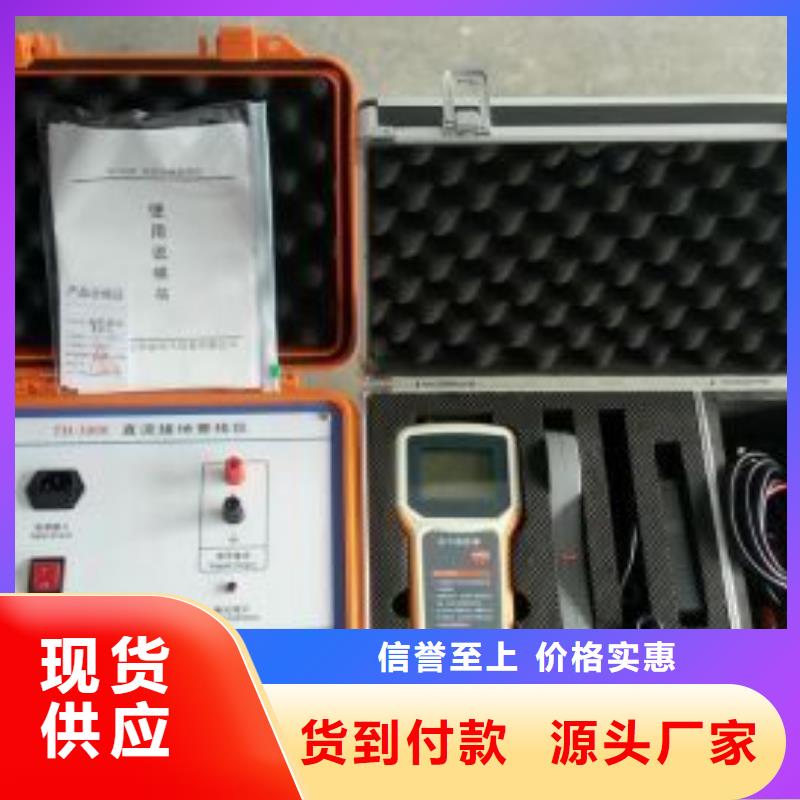

直流系统接地故障定位仪信号发生器、故障检测器均采用微计算机技术,具有集成程度高,判断速度快,检测灵敏度高、抗干扰能力强、故障定位准确等特点。在软件处理上利用了模糊控制理论和通信的噪声理论,并依据直流系统的特点优化了算法,即使系统有大分布电容的干扰、电磁脉冲干扰和其它噪声干扰的影响,也能准确地判断出接地故障点,为接地故障的查找提供了有力的保障。在硬件上引进国外先进的检测传感器,直流信号检测灵敏度高达0. 1mA,可检测150K-500K接地的检测灵敏度,使多点接地、环路接地、绝缘普遍降低等难以解决的问题迎刃而解。三、装置主要特点3.1 高精度采样钳表该装置采用了高分辨率(0. 1mA)信号采样直流钳表,能够实现对多点接地,高阻接地点的定位;3.2 接地点方向显示该装置具有接地点方向显示,可以快速的处理复杂支路或环路中接地点的定位;3.3 具有绝缘指数显示功能绝缘指数是为分析待测支路绝缘程度而引入说法,以0—100的数字形式来反映被测支路的绝缘程度,数字越大表示绝缘越差,该指数结合高精度钳表非常有利于多点接地与高阻接地的检测。3.4 具有波形显示功能所谓波形显示,即在检测过程中检测器所搜索到的信号发生器的波形,其在查找接地过程中有非常重要的作用,合理利用检测器中的波形显示,可以大幅度的设备的检测范围与检测精度以判断的准确度。3.5 操作简单,使用方便、快速使用时只需将钳表钳住待测支路,按一下工作按键,3—6S即可完成一条支路的检测。
直流系统接地故障定位仪找到了故障支路,可以顺着这条支路查找接地故障点,检测探头沿着这条支路向后移动,如果测量电阻突然变大,此测量点之前的附近点便是接地故障点(即接地点就在这两个测量点之间)。7、排除故障点后再看发送器正负对地是或都显示999K。8、检测探头与接收器之间的电缆线为1.5米,信号发送器输出线为2.3米。线的长度可以加长需特别说明。六、故障检测时的注意事项及小技巧1.信号发送器夹在母线上,开机后检测出是正接地或者负接地,接着将“母线/支路”开关置“支路”上,就可以用接收器顺其查找了。这时如果欲返回查看母线接地状态,把“母线/支路”开关置“母线”上,检测两次,以获得稳定的测量值。特别注意:当“母线/支路”开关置支路5分钟后,如果返回查看母线状态后想立即置支路,发送器必须重启直到显示接地阻值,然后把开关置支路端。2.若找到接地的支路后,要进一步查找该支路以下的分支路。3.将电流钳夹在线上的不同地点,如果A点检测到有接地,而B点检测到没有,则故障在A-B之间的线路上。4.当电流钳在夹线或从线路上拿开时,可能显示的电阻比较小并发出报警,此时为无效报警,因为探头的张开和闭合都将对电流钳内部的线圈有影响,此时应等待至显示稳定后,再进行判断。七、注意事项1、在使用本仪器之前,请详细阅读本仪器的使用说明。2、使用本仪器时,如果直流系统母线已有绝缘监测装置时,必须关掉或退出,以免干扰本仪器的测试。3、使用中,如果发现仪器故障,请及时与本公司联系,本公司负责修理与更换,不得自行拆卸。
诚信经营、品质如一、优质服务、无忧售后。工厂直销价格合理,我们不怕货比货,就怕您买错。
天正华意电气设备(泰安市分公司)主营产品 便携式故障录波仪。价格以本公司实际报价为准!
所有商品我们公司在发货之前都进行严格质检,确保无任何问题才发货!
图片均为实物拍摄,但由于光线及显示器等原因会有轻微的色差,请谅解。
厂家直销 价格实惠 质量保证
保证产品的亮度和效果质量
现货批发 量大从优 欢迎订购。
直流系统接地故障定位仪接地点方向的判定:接地点方向的判定是由卡线时钳表箭头的方向与检测器所显示的箭头方向共同决定:以钳表箭头方向为参考方向,在检测时,钳表方向不变,当检测器显示的箭头方向向下,说明接地点方向与钳表箭头方向是相反方向;当检测器显示的箭头方向向上,说明接地点方向与钳表箭头方向是相同方向。6.6 利用“接地点方向”检测环路接地:系统中如果有两条支路的一极或两极连接在一起,形成闭环系统,称之为环路。通常环路以以下几种形式出现:1)两条支路的正极和负极分别相连形成环路;2)两条支路的正极或者负极中的一极相连形成环路;3)两条支路中一条支路的正极通过负载与另一条支路的负极相连成环路。如果现场条件允许,建议在检测时断开环路的连接压片,以提高检测效率,减少检测时间。不能断开环路或环路本身就是非正常的,这时信号发生器所发信号都会被环路把信号分流,造成在环路内都能检测到接地信号,导致找不到接地点的具体方向。可根据方向判断接地点。6.7 利用“波形”来判断接地在检测时,可以根据故障检测器接地灯是否亮来判断接地,同时也可以根据液晶上所显示波形来判断接地。其波形如下:(1).非接地波形(2).68K接地量程1接地实测波形(3).68K接地量程1接地实测结果(4).68K接地量程2接地实测波形(5).68K接地量程2接地实测结果数值通过波形可以判断被检测支路的接地程度:波形幅值越大说明被检测支路接地阻抗越小;波形越平滑,说明被检测支路绝缘越好。(注:“量程一”可自动判断接地,并显示绝缘状况。“量程二”是根据波形进行判断接地,并检测出漏电流大小。)6.8 电池的检查:检测时随时注意故障检测器电池电量指示,如发现电量不足时,应立即充电,以保证检测精度。
