文字的描绘可能无法完全捕捉雷电冲击发生器-配电自动化终端测试仪产品优良产品的精髓,观看视频,让产品自己向您诉说它的故事。


以下是:雷电冲击发生器-配电自动化终端测试仪产品优良的图文介绍

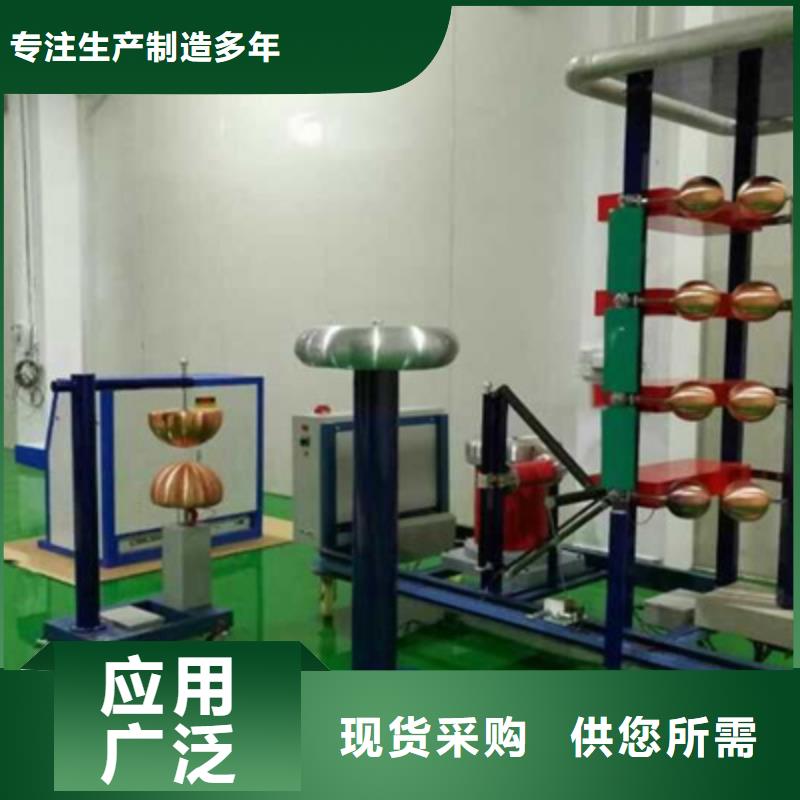

雷电冲击发生器冲击电压发生器成套试验设备技术方案一、适用范围本发生器适用于220KV以下空气间隙、电力电缆及附件、绝缘子串、套管、电力变压器和互感器等试品进行标准雷电冲击电压全波、截波、陡波等冲击电压试验。二、使用条件海拔高度: ≤1000m环境温度: -15℃~+45℃相对湿度:≤90%(20℃)使用环境: 户内无导电尘埃接地电阻 0.5Ω无火灾及爆炸危险耐震能力:8级烈度不含有腐蚀金属和绝缘的气体存在电源电压的波形为实际正弦波,波形畸变率10%Un4.4同步范围不小于20%4.5同步放电失控率:<2%4.6本体电感 55μH4.7点火范围10%-Un4.8充电电压不稳定度 <±1.0%4.9充电电压与基准电压的偏差 <±1.0%4.10电压利用系数:负荷电容为1000PF以下时,标准雷电波的电压利用系数≥90%,负荷电容为3000PF以下时,标准雷电波的电压利用系数≥85%, 4.11用持续时间:在70%额定电压以上,每120秒充放电一次可连续运行,在70%额定电压以下,可连续运行。




雷电冲击发生器 冲击电压控制设备1.概述冲击电压发生器是产生冲击电压波的装置,用于检验电力设备耐受大气过电压和操作过电压的绝缘性能,冲击电压发生器能产生标准雷电冲击电压波形、雷电冲击电压截波,标准生操作冲击电压波形等及用户指定非标冲击电压波(包括陡波)。本系列冲击电压发生器可对绝缘子串、长空气间隙、套管、互感器、变压器等试品进行冲击电压试验和其它科学研究。使用条件1.海拔高度不超过1000米2.环境温度:-10℃~40℃3.环境湿度:相对湿度不大于85%4.无导电尘埃和腐蚀性气体5.接地线尽可能的短、粗且回路一点接地2.符合标准GB7449电力变压器和电抗器的雷电冲击和操作冲击的试验导则GB1094.3电力变压器第三部分 绝缘水平和绝缘试验GB/T 高压输变电设备的绝缘与配合GB/T 16927.高电压试验技术 部分 一般试验要求GB/T 16927.2高电压试验技术 第二部分 测量系统GB/T 16896.1高电压冲击试验用数字记录仪ZBF 24001冲击电压试验实施细则GB/T11920 电站电气部分集中控制装置通用技术条件GB/T191包装储运图示标志DL/T 846.1 高电压测试设备通用技术条件 第1部分:高电压分压器测量系统DL/T 848.高压试验装置通用技术条件 第2部分:工频高压试验装置DL/T 848.3高压试验装置通用技术条件 第3部分:无局放试验变压器DL/T 848.5试验装置通用技术条件 第5部分:冲击电压发生器3.原理和电路雷电冲击电压测试设备是采用电容储能的脉冲功率装置,其基本原理框图如下:图4-1 冲击测试装置框图设备总共分为以下四个部分(单元):1)冲击电压发生器;2)电源耦合系统;3)触摸屏控制系统;4)计算机测控系统。




天正华意电气设备(宁波市分公司)遵循诚信经营,货真价实,优质服务的宗旨,赢得了用户,拓展了市场,建立了广泛的 便携式故障录波仪销售网络,具有一定的认知度。
我公司可根据客户要求定制 便携式故障录波仪,交货期短,送货快,我们以低的利润、好的质量、快的速度来赢得您的信赖,达到“互惠双赢”!



点击查看天正华意电气设备(宁波市分公司)的【产品相册库】以及我们的【产品视频库】
