准备好领略【局部放电检测仪微机继电保护测试仪发货及时】产品的风采了吗？我们的视频将带您领略产品的每一个细节，从外观到内在，从功能到性能，让您了解它的独特之处。
以下是:【局部放电检测仪微机继电保护测试仪发货及时】的图文介绍
浙江宁波局部放电检测仪干扰的主要形成方式和侵人途径（1）干扰的主要形成方式：①来自电源网络的干扰；②来自接地系统的干扰；③由其他高压试验或电磁场幅射场接收到的干扰；④试验电路本身所产生的干扰；⑤试验电路中或试样内部接触不良形成的干扰等。（2）干扰的侵人途径，通常有以下几条：①电容耦合：导线（如馈电线）上如有干扰电压可通过导线对测试电路的杂散电容耦合到测试电路中。电容耦合易产生在试品电容小的情况；②感应耦合：导线（如馈电线）上如载有干扰电流，则通过与测试电路间的磁感应，就耦合到测试电路中。在测大电容试品时，只要存在很小的互感M，感应耦合作用就很强；③接地耦合：这主要是由于多点接地引起的，接地系统中在两个接地点上流过电流，从而在试验电路中建立起一个干扰电压；④经由高压电源耦合：电网干线来的干扰电压经试验变压器初、次级绕组间的电容耦合进人试验电路。3、或抑制干扰的主要措施（1）采用带调压器、隔离变压器和滤波器的滤波控制电源（如 LB－5）。隔离变压器初级绕组屏蔽接地电网系统的地；次级绕组屏蔽接试验电路的地（或全屏蔽系统的地）。（2）设置屏蔽室。可以仅屏蔽试验电路部分，而高压变压器等在外面，高压由套管引人（但必须用滤波器）。也可将高压电源，试验人员置入屏蔽室而局部放电检测仪在外面，如能将检测仪也放在屏蔽室内当然更好。设置屏蔽室的目的与作用是阻止电容耦合和感应耦合两条途径。屏蔽室的设计可参看有关资料。（3）可靠的单点接地，将试验回路系统或整个屏蔽体设计成单点接地结构，接地电阻要小。接地点要与一般试验室的地网及电力网中线分开。如图二十a为单点接地，而图二十b的接地方式易形成回路地电流，引起干扰。图二十 a 图二十 b（4）采用高压滤波器。在试验变压器次级的高压侧加装高压滤波器可进一步抑制电网系统的干扰，并可提高检测灵敏度如图二十一所示的两级T型滤波器，设L＝0.5H、C＝0.004uF，则对30KHZ信号可衰减60dB。当然，高压滤波器也必须在试验电压下无放电。国内单位有使用串联在高压引线中的调谐式选频滤波器，效果也很好。
天正华意电气设备(宁波市分公司)技术力量雄厚，安装团队实力强大，目前拥有 便携式故障录波仪项目部6个，专业施工人员70余人，中、专业人员10余人，一般技术人员及营销人员30余人。公司还有一支的售后服务队伍.
公司将本着诚实守信、质量、服务、服务于 便携式故障录波仪事业的原则，与海内外客户广泛合作，携手共创 便携式故障录波仪事业的美好明天。
浙江宁波局部放电检测仪数字式局部放电检测仪是我公司推向市场的新一代数字智能仪器，该仪器在原有产品TH--210、TH--2020局部放电检测仪的基础上采用数据采集卡、嵌入式ARM系统作为中央处理单元，控制12位分辨率的高速模数转换芯片进行数据采集，将采集到的数据存放在双端口ARM中。实现从模拟到数字的跨越。二、 特点：1.采用8.0英寸DGUS屏，显示更直观，操作更方便。2.全触摸屏操作，屏幕内存256M，无需旋钮调节。3.可锁定波形，方便观察波形的细节。4.自动测量并显示试验电源时基频率，无需手动切换。5.试验数据可直接储存在主机内，也可U盘导出打印。6.word文档格式出具试验报告。7.显示方式：椭圆、直线、正弦。三、主要技术指标：1.检测试品的电容范围：6PF-250uF2.检测灵敏度《0.02pc(电容50pf)3.椭圆扫描时基：50HZ、及任意频率。（和试验电源直接同步4.椭圆旋转以30°为一档，可作360°旋转。5.放大器：3db低端频率:fL:10KHZ、20KHZ、40KHZ，高端：80KHZ、200KHZ、300KHZ任选。增益调节范围＞120db。档间增益差20±1db,正负脉冲响应不对称性＜1db。6.时间窗：窗宽0°-180°，窗位置可旋转15°-180°。7.试验电压表:误差＜±2﹪。8.重量：约12KG。本仪器检测灵敏度高，试样电容覆盖范围大，适用试品范围广，输入单元（检测阻抗）配备齐全，频带组合多（九种）。仪器经适当定标后能直读放电脉冲的放电量。本仪器是电力部门、制造厂家和科研单位等广泛使用的局部放电测试仪器。

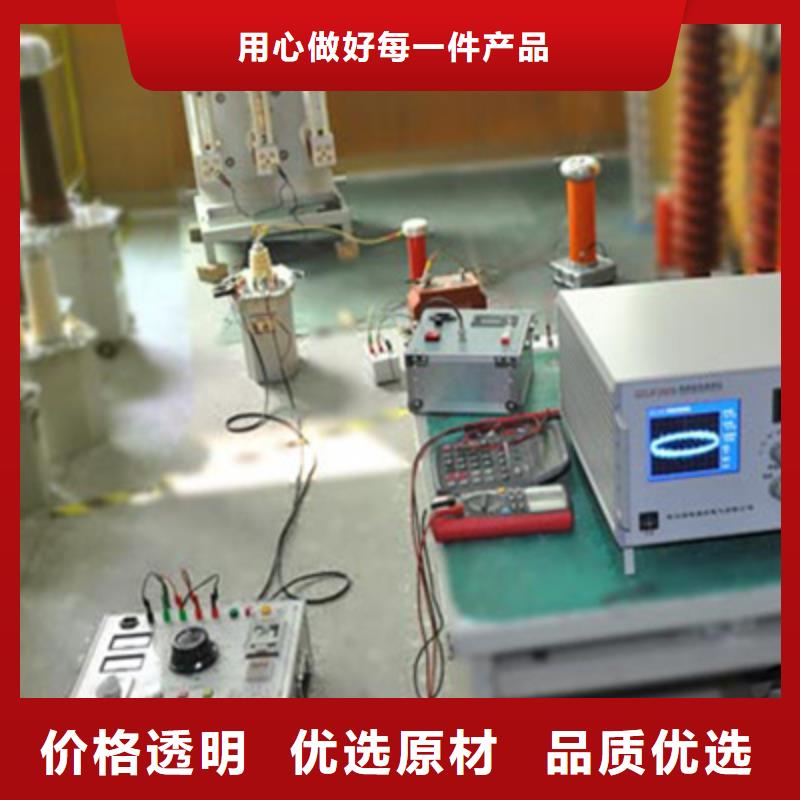

浙江宁波局部放电检测仪 在了解了局部放电的基本理论之后，在本章我们的重点转向实际操作，我们先介绍局部放电测试中常用的三种接法，随后我们再介绍整个系统的接线电路，我们再分别介绍几种典型的试品的试验线路。局部放电测试电路的三种基本接法及优缺点。并联法 串联法 平衡法（1）标准试验电路，又称并联法。适合于必须接地的试品。其缺点是高压引线对地杂散电容并联在 CX上，会降低测试灵敏度。（2）接法的串联法，其要求试品低压端对地浮置。其优点是变压器入口电容、高压线对地杂散电容与耦合电容CK并联，有利于提高试验灵敏度。缺点是试样损坏时会损坏输入单元。（3）平衡法试验电路：要求两个试品相接近，至少电容量为同一数量级其优点是外干扰强烈的情况下，可取得较好抑制干扰的效果，并可变压器杂散电容的影响，而且可做大电容试验。缺点是须要两个相似的试品，且当产生放电时，需设法判别是哪个试品放电。值得提出的是：由于现场试验条件的限制（找到两个相似的试品且要保证一个试品无放电不太容易），所以在现场平衡法比较难实现，另外，由于采用串联法时，如果试品击穿，将会对设备造成比较大的损害，所以出于对设备保护的想法，在现场试验时一般采用并联法。二、采用并联法的整个系统的接线原理图。该系统采用脉冲电流法检测高压试品的局部放电量，由控制台控制调压器和变压器在试品的高压端产生测试局放所需的预加电压和测试电压，通过无局放藕合电容器和检测阻抗将局部放电信号取出并送至局部放电检测仪显示并判断和测量。系统中的高压电阻为了防止在测试过程中试品击穿而损坏其他设备，两个电源滤波器是将电源的干扰和整个测试系统分开，降低整个测试系统的背景干扰。
