想要了解【球铰支座】,双向滑动支座多年实力厂家产品的魅力？视频为你揭晓答案！


以下是:【球铰支座】,双向滑动支座多年实力厂家的图文介绍

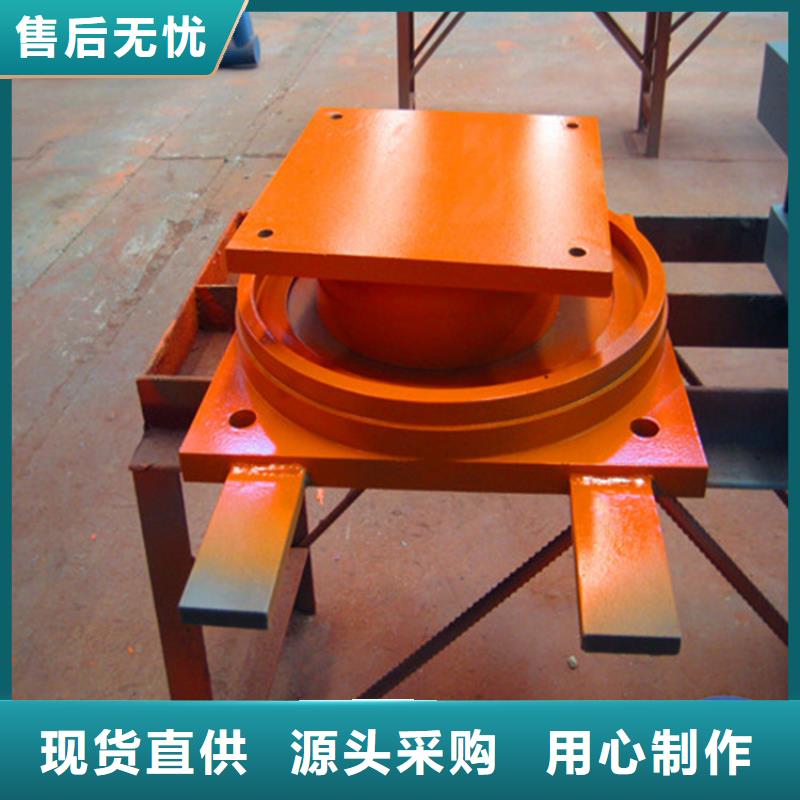

钢结构球铰支座的工作原理，是在盆式橡胶支座基础上，发展起来的一种新型桥梁支座。其基本原理是支座的转角通过球冠衬板与球面四氟板之间的滑动来实现。设计转角远大于盆式支座，一般为0.01-0.02rad，丰争穿膊大桥主桥上1000kN的球形支座设计转角达到0.042rad。球型支座适用于城市立交桥和大跨度公路桥。
尤其是弯桥和宽桥。钢结构球型支座的主要技术性能：可承受竖向载荷；具有抗竖向拉竖向地震时上下结构不脱节；具有抗水平力的性能，保证水平地震时结构不脱落；可适应径向、环向的位移要求；可适应任意方向的转角要求；减震支座具有良好的减震性能；钢结构抗震支座通过球面传力，不出现力的缩颈现象，作用在上、下结结构的反力比较均匀；支座不用橡胶承压。
不存在橡胶老化对支座的影响，使用寿命长。球型支座的设计参数：支座竖向承载力分为300KN~10000KN十四个级别；支座的抗水平力为竖向承载力的20%；支座抗竖向拉力：GKQZ型、GJQZ型抗竖向拉力为竖向承载力的20%；GKGZ型、GJGZ型抗竖向拉力为竖向承载力的30%；设计转角为0.08rad（可根据用户要求另行设计）支座的径向位移量±20mm-±50mm。




瑞诚网架滑动球铰支座安装方法 1、与上部结构的连接，采用高强度螺栓连接，也可采用焊接； 2、与下部结构的连接，采用焊接，特殊情况也可以做成高强度螺栓连接。 钢连廊滑动球铰支座注意事项： A、安装前应检查，看零件有无丢失、损坏。检查上部结构和支座上座板螺孔间距和孔径是否相符，选用型号是否正确，转角、各方向位移是否与设计相符，检查以设计图纸为准。 B、安装时应对其上下底板的四边划注十字中心线，便于安装找正，安装时将支座上座板与上部结构的钢板用高强度螺栓连接，并需用大于500mm的扳手人力拧紧。特殊情况需要特殊扳手安装，人力拧紧。 C、位置确定后，即可上下固定，支座与上下构造连接方式，可以用高强度螺栓连接也可以焊接，或两种方式同时使用。当采用焊接时，必须设置预埋钢板，与混凝土接触的一面还应焊接锚固筋，以求一定的强度和刚度。焊接时不应连续拖焊，要采用断续焊接的方式逐步焊满，以避免焊接时局部温度过高而使支座或预埋钢板变形。 D、支座安装或焊接完成后将上下连接板拆除。



瑞诚工程橡胶(吕梁市分公司)专营 【抗震球型钢支座】，我们深信凭着丰富的经验及诚信为本，乐意帮助，真诚为每个客户提供从售前到售后的一条龙服务.现存大量的 【抗震球型钢支座】,规模宏大,一直以品质卓越、诚信经营而深受广大新老客户的好评.　　为保证产品的质量，我们聘请专业技术人员,对每一台机器进行严格的检测，为提高服务的质量，我们的技术人员可为您提供专业的技术指导,完善的维护服务。展望未来，我们满怀信心与广大新老客户真诚合作，为的开发建设贡献力量。 品质保证 质量放心 力求为每位用户提供、优质、的服务





【球铰支座】,双向滑动支座多年实力厂家

2020年实施GB/T 32836-2016《建筑钢结构球型支座》的标准，对所有钢结构支座的要求、试验方法、检验规则等都做出了规定，即日起所有厂家生产的钢结构支座均按照此标准执行，而不再参照GBT17955-2009《桥梁球型支座》标准。 钢结构抗震球铰支座承受纵向拉力、压力和水平剪力等,可抵御强烈地震的脆性破坏,抗震效果明显,同时安装简单快捷,可以有效缩短施工工期,保证的基础上节约了项目成本。 钢结构抗震球铰支座检测项目： 1、抗压弹性模量：检测产品设计的弹性大小。 2、抗剪弹性模量：检测产品水平变形应力大小 3、极限抗压强度：检测产品承载力储存模量 4、抗剪粘接性能：检测产品内部钢板与橡胶粘接的是否存在缺陷， 5、抗剪老化性能：检测产品耐老化性能，目前该标准因试验标准较低，意义不大。 6、容许转角性能：检测梁体转动过程中不出现脱空容许的转动量。 7、摩擦系数：检测四氟滑板和不锈钢板在有硅脂润滑条件下的摩擦力值。



点击查看瑞诚工程橡胶(吕梁市分公司)的【产品相册库】以及我们的【产品视频库】
