不容错过的【一次通流加压模拟带负荷向量试验装置-直流高压发生器适用场景】视频展示！产品特点一目了然，为您的购买决策提供坚实依据。
以下是:【一次通流加压模拟带负荷向量试验装置-直流高压发生器适用场景】的图文介绍
天正华意电气设备(六安市分公司)是一家集 便携式故障录波仪的研发、生产、销售和服务的综合性企业。公司专业生产 便携式故障录波仪等产品。 作为一个自创性生产企业的代表，我公司一直秉承提高单个产品附加值的理念，将“提供优质产品和满意服务，为客户创造高的价值”公司使命贯彻始终，坚持以“服务，创新，专精，务实！”的公司经营理念，
安徽六安一次通流加压模拟带负荷向量试验装置变压器通流试验核查差动保护接线1）试验准备为方便现场接线，根据变压器阻抗参数计算，本次选择变压器110kV侧绕组为施加变频电源侧,完成#1和#2主变差动保护接线校验。1.1）在#1主变中压115kV侧套管处经主变开关-110kV#1母线-母联-#2主变开关施加三相工频（或低频）电源，对#2主变差动保护接线检验，利用变压器短路阻抗在#2主变220kV侧和10kV侧绕组在主变开关后级合上接地刀闸形成短路电流，进行变压器电流差动保护回路检查，通过二次电流六角向量图核定接线组别完成检验。1.2）在#2主变中压115kV侧套管处经主变开关-110kV#2母线-母联-#1主变开关施加三相工频（或低频）电源，对#1主变差动保护接线检验，利用变压器短路阻抗在#1主变220kV侧和10kV侧绕组在主变开关后级合上接地刀闸形成短路电流，进行变压器电流差动保护回路检查，通过二次电流六角向量图核定接线组别完成检验。1.3）注：为方便也可利用工频电压转换装置同时对220#1PT施加10kV电压，以Ua为参考相位基准绘制六角向量图。 PT变比220kV/√3/0.1kV√3）,二次相电压约2.62V。2）变压器阻抗参数计算#1主变与#2主变短路阻抗差别较小，故以#1主变参数计算。根据#1主变短路阻抗参数计算出阻抗欧姆值：ZH-M=40.85Ω ZH-L=153.65Ω ZM-L=27.32Ω 因本次由中压侧加压，故换算中压侧对高压侧等效阻抗:ZM-H=40.85/（230/115）2≈10.21高压侧和低压侧短路后并联等效阻抗保护显示屏及测量装置显示分辨率完全可满足读数及测量。3）#2主变三侧通流（由#1主变开关-110kV#1母线-母联-#2主变开关）将101-3、101、101-1、100-1、100、100-2、102-2、102、102-3开关合上，由#1主变110kV侧对#2主变施加试验电流；将#2主变220kV侧202-3、202开关合上，202-D1接地刀闸合上，在220kV侧主变开关202进线侧形成短路接地；将#2主变10kV侧002手车推至工作位置，合上002开关，在0022出线侧使用短路线短路接地，在#2主变10kV 002开关出线侧形成短路接地。
天正华意电气设备(六安市分公司)坐落于平度市平安路2号， 厂家于2009年成立.注册资金1000万主要是从事【便携式故障录波仪】的销售 设计及生产。我们将不断开发新【便携式故障录波仪】产品，应用新工艺，始终如一的注重【便携式故障录波仪】产品质量、售后服务与厂家形象。

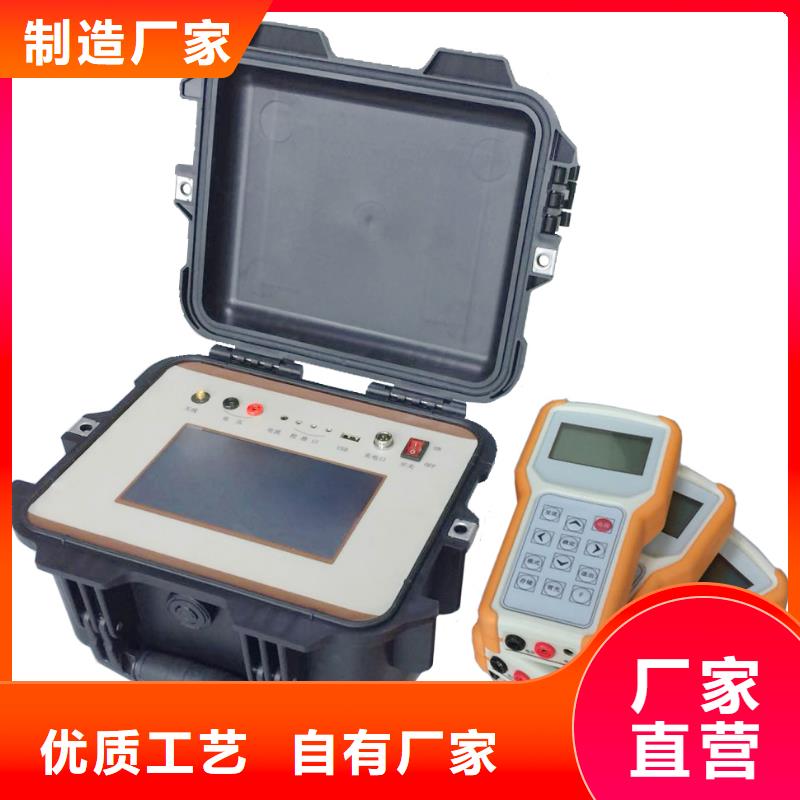

安徽六安一次通流加压模拟带负荷向量试验装置变压器短路阻抗计算点击左上角三个点，选择“差动计算”，根据变压器铭牌输入变压器的额定容量、额定电压、短路阻抗及电流互感器变比，当变比为1时二次侧显示的电流值为实际一次电流值。根据变压器类型，选择“三相电力变压器”、“三相自耦变压器”、 “单相电力变压器”或“单相自耦变压器”；根据短路阻抗接线方式选择“高压侧加压 中低压侧短路”、“中压侧加压 高低压侧短路”、“低压侧加压 高中压侧短路”。参数输入完成后按“计算”键会自动计算短路等效阻抗、建议施加的电压、电流幅值及二次侧电流幅值信息等。6.3 无线遥测相位表操作说明（部分）6.3.1 主机、分机对时校准使用前需要先将主机与分机开机后通过校准线连接，主机在 “工作模式”或“通讯测量”界面（见图5），分机光标指在“电压通讯”或“电流通讯”时按“确定”键进入对时校准，分机显示屏幕动态提示对时时间（见图6），通常在90秒内完成对时校准，主机与分机的对时校准完成后拔出校准线即可进入测量通讯工作方式，当主机被误操作断电时需关闭分机重新进行对时校验。 三相一次通流加压模拟带负荷向量试验装置 一次通流加压模拟负荷向量试验装置 模拟试验装置 变电站继电保护回路向量检查 模拟带负荷继电保护向量检测装置 无线相位伏安测试装置 三相通流加压模拟负荷向量试验装置 通流加压模拟带负荷试验方案 通流加压模拟带负荷继电保护向量检测装置 变电站工程通流加压模拟带负荷试验装置 三相一次通流加压模拟带负荷继电保护检测装置
安徽六安一次通流加压模拟带负荷向量试验装置变电站继电保护相关标准要求及问题新建变电站一、二次设备安装完毕后，带负荷进行向量检查是继电保护技术工作中非常重要的项目，向量错误将导致正常运行状态或故障状态的继电保护误动或拒动，因此在继电保护正式投运前必须保证向量的正确性。《DL/T 995-2006 继电保护和电网自动装置检验规程》明确要求：对新安装的或设备回路有较大变动的装置，在投入运行前，必须用一次电流及工作电压加以校验和判定，包括：电压、电流幅值及相位的判定；使用电压互感器三次电压或零序电流互感器电流的装置接线的正确性判定；电流差动保护中差动回路接线的正确性判定及所有差动保护中相回路、差回路、中性线不平衡电压电流的判定。 2018版- 电网有限公司十八项电网重大反事故措施（修订版）， 15条防止继电保护事故中明确规定：所有保护用电流回路在投入运行前，除应在负荷电流满足电流互感器精度和测量表计精度的条件下测定变比极性以及电流和电压回路相位关系正确外，还必须测量各中性线的不平衡电流（或电压），以保证保护装置和二次回路接线的正确性。目前,因为试验条件的限制,在工程投运前必须通过带一次负载送电来验证二次回路的正确与完整，以及检查设备的向量正确性。变电站传统投产启动方案采用循序渐进的方式，虽然可靠，但是进度慢、工作量大、存在可能的故障风险等。实际的工程投产启动方案，需考虑多种电网运行方式，分步分段进行试验，需要一步步验证一次接线、二次回路、保护装置的正确完整，试验进度缓慢；带一次负荷送电试验时，二次回路及装置没有得到验证，保护不能直接投入，需增加临时保护等措施；带一次负荷试验，从冲击开始到试验结束，操作涉及到一次设备的合分和保护的投退，步骤复杂，操作工作量非常大；带一次负荷试验要求必须有一定量系统负荷，如果负荷电流太小不满足测试要求值，相关试验无法完成；带一次负荷试验，发现回路故障后，故障排查需要时间，耽误变电站正常投运进度。
