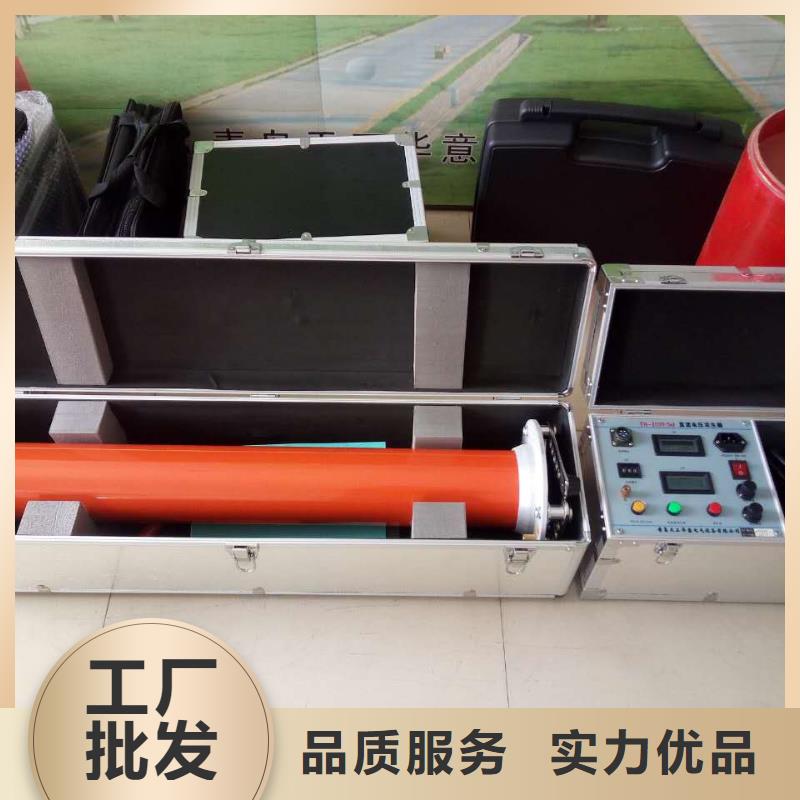

直流高压发生器保障产品质量

直流高压发生器使用方法一、试验接线1.直流高压发生器在使用前应检查其完好性，联接电缆不应有断路和短路，设备无破裂等损坏。2.将机箱、倍压筒放置到合适位置，倍压筒应远离操作人员并留出足够的放电空间，高压引出线以及高压输入输出点周围严禁有杂物。3.分别联接好电源线、电缆线和接地线，保护接地线与工作接地线以及放电棒的接地线均应单独接到试品的地线上(即一点接地)。严禁各接地线相互串联。为此，应使用专用接地线。4．如下图（连接示意图）将控制箱、倍压筒、微安表、限流电阻以及变试品可靠连接。5.仔细检查各连线是否正确，是否牢靠，高压输出周围是否有影响输出和仪器正常使用的杂物和放电对象（特别注意：高电压输出存在放电现象，所以试验时应严格清场），确认无误才能打开电源。连接示意图6.打开电源开关，电源指示灯红灯亮，跳过LOGO，仪器自检完成，显示如下：7.根据所需试验项目点击相应选项进行试验。二、常规直流耐压1．点击“直流耐压”选项，仪器进入下一屏，显示如下：2. 点击方框可进行参数设置，设置电压保护值，电流保护值，被试品试验电压值，被试品耐压时间值，升压速度值。其中：过电压保护一般设置为所需试验电压的1.1倍，升压速度代表设备从0起升至过电压保护值所需的时间。

直流高压发生器交流窜入直流的监测和报警。交流串入直流监测的原理：交流电压检测回路，母线通过电容隔直流、差分运放、快速整流、滤波、高速AD，实时检测母线上的交流信号，并反馈至主芯片，若外部交流窜入电压大于所设定的信号保护门限值，通过声光报警及干接点输出报警相关信息，并记录保存本次报警相关信息：交流波形窜入直流时间、幅值、波形、相位等信息。2.2 直流电压的监测。本装置通过对母线电压进行差分采样来实现对直流电压的监测。三. 主要功能特点3.1本装置采用Cortex-M3内核的STM32为主控芯片，集成度高，抗干扰能力强，运行速度快，功耗低。3.2操作界面基于菜单式的人性化设计，所有参数均可设置，所有报警均通过声光和干接点输出。3.3装置提供串行数据通讯接口（RS485）和外部设备连接。3.4装置记录500条以上的事故报警信息和波形。 3.5装置采用实时跟踪信息处理技术，解决了交流信号窜入直流故障的测记和报警，显示交流波形图和窜入时间。 四．技术指标 4.1 直流系统电压等级：220VDC/110VDC4.2 装置工作电压：220VDC/AC±10％或110VDC/AC±10％4.3 继电器接点电流：DC220/3A两组4.4 直流电压测量范围：0-260VDC4.5 交流窜入测量范围：10-260VAC4.6 母线电压测量精度：±1％4.7 交流窜入测量精度：±3％4.8 交流反应时间小于1S4.9 外型尺寸：120mm＊120mm＊100mm4.10 开孔尺寸：110mm＊110mm五． 主要功能 装置正面如图1所示，按键部分从左到右分别为【复位】、【返回】、【向上】、【向下】和【确定】键。
