二次压降负载测试仪 三线压降自校 异常图五 三线压降自校 正常图五所示为三线压降自校结果显示内容包括：PT侧AB相电压，CB相电压，Wh侧AB相电压，CB相电压，两侧AB相角差、CB相角差；两侧AB相比差、CB相比差；AB相综合误差及修约值，CB相综合误差及修约值。4．三线压降屏在选中‘三线压降’功能后，按键，进入三线压降测试屏，即开始测试计数，如果两侧的幅值和角差不正常，在计数12次后则提示接线异常（如图六所示），正常的话在计够60次后测试完毕，显示测试结果（如图七所示）。图六 三线压降测试 异常图七 三线压降测试 正常图七所示为三线压降测试结果包括：PT侧AB相电压，CB相电压；Wh侧AB相电压，CB相电压；两侧AB相比差、CB相比差；两侧AB相角差、CB相角差；AB相综合误差及修约值，CB相综合误差及修约值。并提示可选择相应的保存、打印功能进行数据保存或打印测试结果。5．四线自校屏四线压降自校功能是在进行三相四线压降测试前进行的精度自动校准功能，用来提高测试时的精度。在选中‘四线自校’功能后，按键进入‘四线自校’屏，开始自校计数，如果两侧的幅值和角差不正常，在计数12次后则提示接线异常（如图八所示），计够60次后测试完毕，显示测试结果（如图九所示）。图八 四线自校测试 异常图九 四线自校测试 正常图九所示为四线压降自校结果包括：PT侧A相电压、B相电压、C相电压；Wh侧A相电压、B相电压、C相电压；两侧A相角差、B相角差、C相角差；两侧A相比差、B相比差、C相比差；两侧A、B、C各相的综合误差及修约。6．四线压降屏在选中‘四线压降’功能后，按键进入‘四线压降’屏，开始测试计数，如果两侧的幅值和角差不正常，在计数12次后则提示接线异常（如图十所示），计够60次后测试完毕，显示测试结果

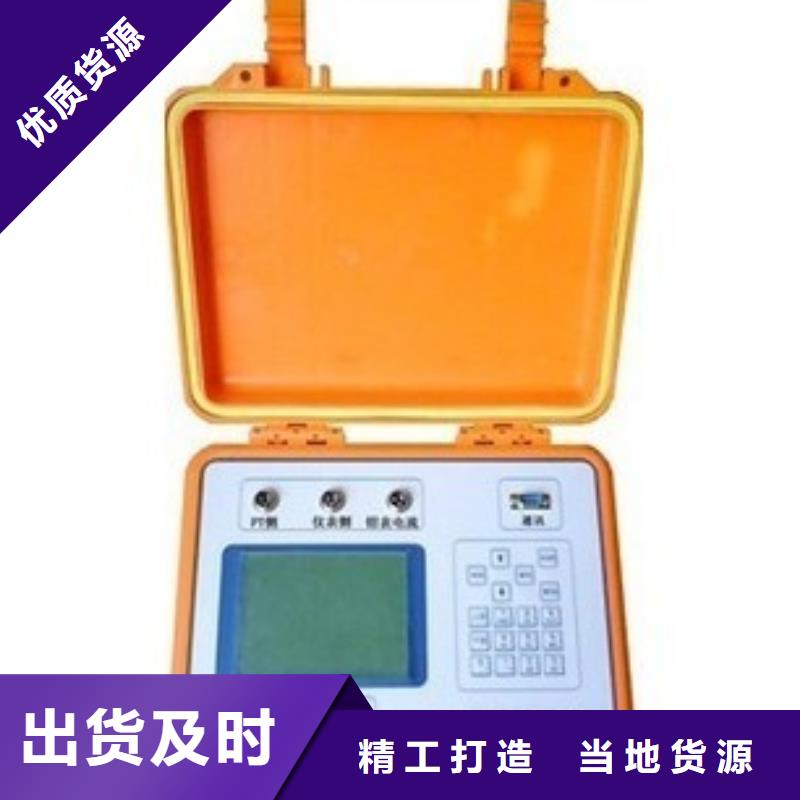

二次压降负载测试仪二次负荷测试仪简介电能计量装置存在的误差为电能计量综合误差，是由电能表的误差、电压互感器的合成误差、电流互感器的合成误差和电压互感器二次导线压降引起的计量误差所组成，可以用以下式子表示：ε＝εw＋εTA＋εTV＋εr式中 εw—电能表误差％εTA—电流互感器合成误差％εTV—电压互感器合成误差％εr—电压互感器二次导线压降引起的计量误差％在电厂及变电站电能计量回路中，室外的电压互感器离装设于控制室配电盘上的电能表有较远的距离，一般在200～400 m左右，整个回路有接线端子排、开关、熔断器及导线，必然存在着接触电阻、导线电阻及分布参数，从而就存在着一定的回路阻抗，造成电压互感器与电能表间的二次回路上有电压降。电压互感器二次回路压降包括电缆、端子接触电阻、熔线、中间继电器接点、空气小开关等电压降之总和。电压互感器二次电压降引起的误差，就是指电压互感器二次端子和负载端子之间电压的幅值差相对于二次实际电压的百分数，以及两个电压之间的相位差的总称。电网公司生产运营部的《电能计量装置现场检验作业指导书》明确规定要对电流互感器和电压互感器的实际二次负荷进行测量。电压互感器二次实际负荷：电压互感器在实际运行中，二次所接的测量仪器以及二次电缆间及其与地线间电容组成时总导纳。电流互感器二次实际负荷：电流互感器在实际运行中，二次所接测量仪器的阻抗、二次电缆和接点电阻的总有效阻抗。

二次压降负载测试仪液晶界面主机液晶显示界面共十一屏，包括主菜单和十个功能界面，下面分别加以详细介绍。1．主菜单屏开机进入主菜单，主菜单图四所示：图三 主菜单主菜单共有十个可选项，分别为：参数设置、三线自校、三线压降、四线自校、四线压降、三线PT负荷、四线PT负荷、单相CT负荷、历史数据、频谱分析。当光标指向哪一个功能选项时，哪个选项的文字就变为反白显示，屏幕下面的蓝条会出现此选项的相关功能说明。图三界面中选中项为‘参数设置’功能，按上下键可改变光标指向的选项。此时，按键进入选中的功能显示屏。屏幕右上角显示系统时间和此产品的编号及生产日期，右下角显示电池电量。2．参数设置屏参数设置屏共有五项参数可设：试品编号、当前温度、当前湿度、设置日期、设置时间。试品编号，被测装置的编号，在查阅历史记录的时候可作为区别；选中需要设置的参数项，按键进入设置状态，输入完毕后，按键完成设置。如：当前时间为2012年12月9日10时5分20秒，则选择‘设置日期’、按键、输入、按键，再选择‘设置时间’、按键、输入100520、按键确认完成时间设置。3．三线自校屏三线自校功能是在进行三相三线压降测试前进行的精度自动校准功能，用来提高测试时的精度。在选中‘三线自校’功能后，按键进入‘三线压降自校’屏，开始自校计数，如果两侧的幅值和角差不正常，在计数12次后则提示接线异常（如图四所示），计够60次后测试完毕，显示自校测试结果（如图五所示）。
