我们精心制作的SF6气体抽真空充气装置蓄电池测试仪多行业适用产品视频已经准备就绪，让您一睹产品的风采。无论您是初次接触还是再次了解，视频都将为您带来全新的视角和体验。
以下是:SF6气体抽真空充气装置蓄电池测试仪多行业适用的图文介绍
SF6气体抽真空充气装置注意事项1、仪器应放置在位置，防止摔坏。避免剧烈震动。2、勿测有腐蚀性的气体。3、仪器使用前，应及时充电。4、充电时只需将电源线接入220V插座，无需打开电源开关，仪器将自动充电，充电时间一般需要10个小时。附 录 ：(六氟化硫断路器含水量测量要求)测 试 内 容 标 准 （μl/l, 20℃）六氟化硫断路器出厂和大修中（整体装复以前）应分别测量开断单元和支柱单元水份值。≤150 交接时由支柱下部充气接口测量断路器水份值。≤150 运行中由支柱下部充气接口测量断路器水份值。测试周期按“预试规程”规定。≤200运行中，必要时（开断单元漏气、解体过开断单元）六氟化硫断路器应由联箱内自封接头处单独测量开断气室含水量。≤300
天正华意电气设备(济南市分公司)位于平度市平安路2号，公司主要生产 便携式故障录波仪。二十多年来，公司一贯坚持以质量树信誉，以创新求发展，努力为各户提供优质的产品，的服务，客户的需求就是公司发展的直接动力。现在我们将以顾客为关注焦点，坚持“以可持续发展为导向，创新求实;以满足客户为永远追求，信誉至上”的企业宗旨，开拓创新，在合作中不断进取，与时俱进，加强改进，开创更加辉煌的明天。公司坚持“质量至上、信誉至上、用户至上”的经营理念，严格按照质量管理体系标准要求组织生产，质量稳定可靠。

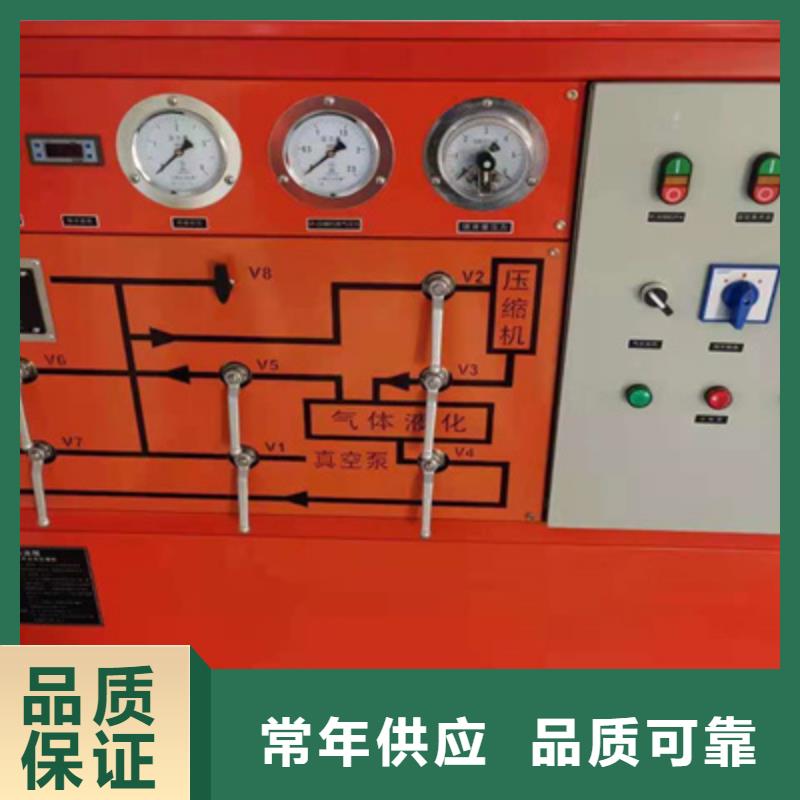

SF6气体抽真空充气装置各功能的串联或切换主要通过操作集中于面板一侧的电控箱和球阀来完成。回收装置的基本工作原理是采用冷冻液化法。在回收时，利用压缩机的抽吸性和压缩性把SF6电器设备内一定压力的SF6气体吸入压缩机，并压缩至某一较高的压力。同时利用R22制冷剂的低蒸发温度特性，将较高温度的SF6气体冷却至冷凝温度进行液化、贮存。这样连续抽吸至SF6压缩机串联运行，直至达到回收终压力。在充放时，首先利用本装置的真空泵对SF6电器设备（或钢瓶）和连接管路进行抽真空，然后直接利用压差或利用压缩机的抽吸性并造成一定的压差将装置贮存容器内的SF6充入SF6电器设备，直至达到所需的工作压力。在需灌瓶时则同时利用如前所述的R22制冷剂的特性，将液化的SF6直接灌入钢瓶。净化功能是在完成上述回收、充放功能时同步完成的。系统中设置了两只油分离器，分别安装在压缩机的出口，以有效去除SF6气体所带的油份。系统回路中设置了干燥过滤器，以保证进入贮存容器的SF6的纯度并有效去除水份。过滤器带有加热再生装置，可在抽真空下加热再生，分子筛从而能反复使用。系统中设有可靠的保护装置，高压压力控制器安装在SF6压缩机排气口，一旦排气压力超过限定值它会自动停止压缩机的工作，待压力下降后再重新启动压缩机；阀安装在贮存容器上一旦超压阀自动打开排放气体，压力下降后自动关闭。另外，系统中还设置了监视仪表和控制仪表共七只，其中真空计一只，安装在装置回收进气口，并在真空计前装置了DN8电磁阀门，需要观察时打开即可；压力表五只，分别安装在回收进气口、SF6压缩机排气口、冷冻压缩机吸排气口和贮存容器上；冷冻系统上设置了一只温控，利用温包感应SF6液体温度。
SF6气体抽真空充气装置开机后应注意观察SF6压缩机的排气压力表(M2)，M2的压力指示值应小于2.0MPa，压缩机出口端接点压力控制器，若指示值达到限定值2.0MPa，压力控制器能自动切断压缩机的运行，待压力下降并稳定后，重新启动压缩机。所以当排气压力上升过快时，可适当调节压缩机进气口V2阀门开启的大小来控制。(5)回收过程中应通过视镜玻璃注意观察贮存容器内液面情况，液位不可超过视镜2/3处。(6)回收达到回收终压力或预定值时，回收工作结束。(7)关冷冻压缩机，关V3、SF6压缩机、V2、V7。3、充放指将贮存于装置贮存容器内的SF6充至电器设备直至达到所需的工作压力。(1)管路连接后首先应确定是否需对电器设备及管路抽真空，判断和操作方法见本节1抽真空有关内容。(2)当贮存容器压力较高时，开V4，直接向电器设备充气，可观察M6压力表值。(3)当贮存容器压力降低后，无法直接向电器设备充气，在V7处外接气源通过V7、V6直接向电器设备充气；或外接气源压力较低时也利用压缩机将外接气源的SF6充至电器设备内，这时关V6，开V7、V2、V3、SF6压缩机、V4，直至达到所需的工作压力。(4)停机应将系统内的SF6用压缩机收至贮存容器内，直至吸气口压力(M1)为零表压，关SF6压缩机及有关阀门。4、灌瓶灌瓶是指直接将电器设备内的SF6回收充入钢瓶。(1)管路连接后，首先应确定是否需抽真空，回收管路和钢瓶连接管路可一起抽。(2)提前开冷冻压缩机。(3)开V7、V2、SF6压缩机、V3、V4、钢瓶阀门,进行罐瓶。(4)灌瓶过程中，注意SF6压缩机排气压力，若接近1.9MPa，应进行切换操作，以放出钢瓶上部高压气体，使其进入低压的容器内。
