模拟断路器三相交直流指示仪表校验装置实力优品
更新时间：2025-05-29 14:44:28 ip归属地：吉安，天气：多云转阴，温度：19-27 浏览次数:20 公司名称： 天正华意电气设备(吉安市分公司)
以下是:模拟断路器三相交直流指示仪表校验装置实力优品的产品参数
| 产品参数 | |
|---|---|
| 产品价格 | 555/台 |
| 发货期限 | 1 |
| 供货总量 | 1000 |
| 运费说明 | 含运费 |
| 小起订 | 1 |
| 质量等级 | 0.05 |
| 是否厂家 | 是 |
| 产品材质 | 铜 |
| 产品品牌 | 青岛天正华意电气 |
| 产品规格 | 158 |
| 发货城市 | 青岛 |
| 产品产地 | 青岛 |
| 加工定制 | 是 |
| 产品型号 | TH |
| 可售卖地 | 全国 |
| 产品重量 | 4 |
| 产品颜色 | 白 |
| 质保时间 | 三年 |
| 外形尺寸 | 158 |
| 适用领域 | 电气电力 |
| 质量认证 | 9000 |
| 产品功率 | 5 |
| 工作温度 | 45 |
以下是:模拟断路器三相交直流指示仪表校验装置实力优品的图文视频
模拟断路器三相交直流指示仪表校验装置实力优品,天正华意电气设备(吉安市分公司)为您提供模拟断路器三相交直流指示仪表校验装置实力优品产品案例,联系人:杨经理,电话:18762195566、18762195566,QQ:805146545,发货地:平度市平安路2号。 江西省,吉安市 吉安市，江西省辖地级市，古称庐陵、吉州，位于江西省中部，赣江中游，西接湖南省，南揽罗霄山脉中段，据富饶的吉泰平原，地形以山地、丘陵为主，属亚热带湿润性气候，总面积25283平方千米。截至2022年10月，全市辖2个区、10个县，代管1个县级市。截至2022年底，全市常住人口为442.38万人。
无需长篇大论，观看模拟断路器三相交直流指示仪表校验装置实力优品视频，让你瞬间爱上我们的产品。
以下是:模拟断路器三相交直流指示仪表校验装置实力优品的图文介绍
天正华意电气设备(吉安市分公司)自成立起便将严谨的工作态度注入公司企业文化中，在 便携式故障录波仪产品质量上严格把关，不仅要确保服务，还要保证品级优良；在员工培养和管理中，每一位销售工程师都需要经过三个月的培训，并通过 便携式故障录波仪产品知识、技术能力等重要方面的多项考核后才可以正式上岗；同时设立售后服务专线，对于客诉员工，进行调查审核，一经证实，严肃处理； 我们始终坚持“诚信为本，把客户的需求视为己任”，通过不断地拓展 便携式故障录波仪渠道，满足客户需求，公司真诚邀请国内各区域用户合作。

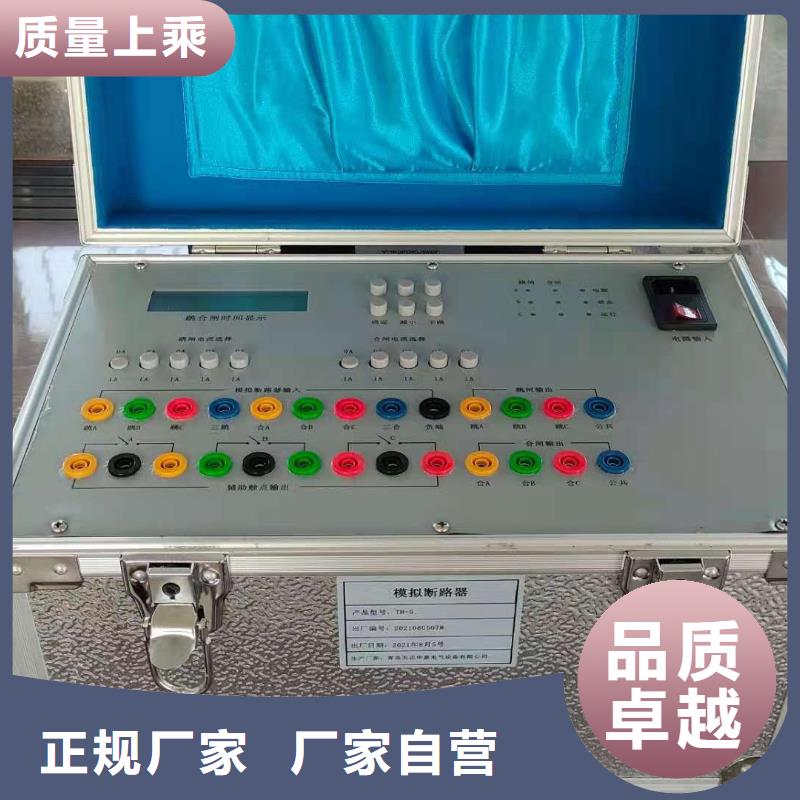

本装置采用模块化设计，通过增加跳合闸模块及控制单元可无限扩展。可以组成2个回路以上的模拟断路器，可以组成多回路的模拟断路器，从而可以模拟多个三相断路器动作。多个模拟断路器输入输出回路相互隔离，跳合闸线圈电流通过对应的通道并联使用时电流可以成倍增加，从而实现更多的功能。 也可以组成模拟断路器屏进行教学、试验使用。综上此模拟断路器可以模拟交直流断路器的自动重合闸试验、备用电源自动投入试验、三相不同期等试验。本装置是以ARM微处理器核心设计而成。总体结构上分为CPU主控单元，信号输入单元，触摸屏控制单元，跳合闸信号输出单元，跳合闸电流设置单元和跳合闸动作继电器等 。总体结构框图如下：三．技术指标1．跳闸时间：10-9999ms 任意设置误差不超 ±2ms2．合闸时间： 10-9999ms 任意设置误差不超±2ms3．跳闸电流：1A、2A、3A、4A、5A（程序根据动作电压程序自动控 制）多回路并联使用时，跳闸电流成倍增大。4．合闸电流： 1A、2A、3A、4A、5A（程序根据动作电压程序自动控制）多回路并联使用时，合闸闸电流成倍增大。5．跳合闸电压：直流24-220V6．直流电源输出： 10-220V、1kva程控可调（选配，配锂电池时没有此功能）7．输出节点数量每相提供两路常闭节点和两路常开节点8．辅助触点容量 AC220V5A9．环境条件：温度4Kg

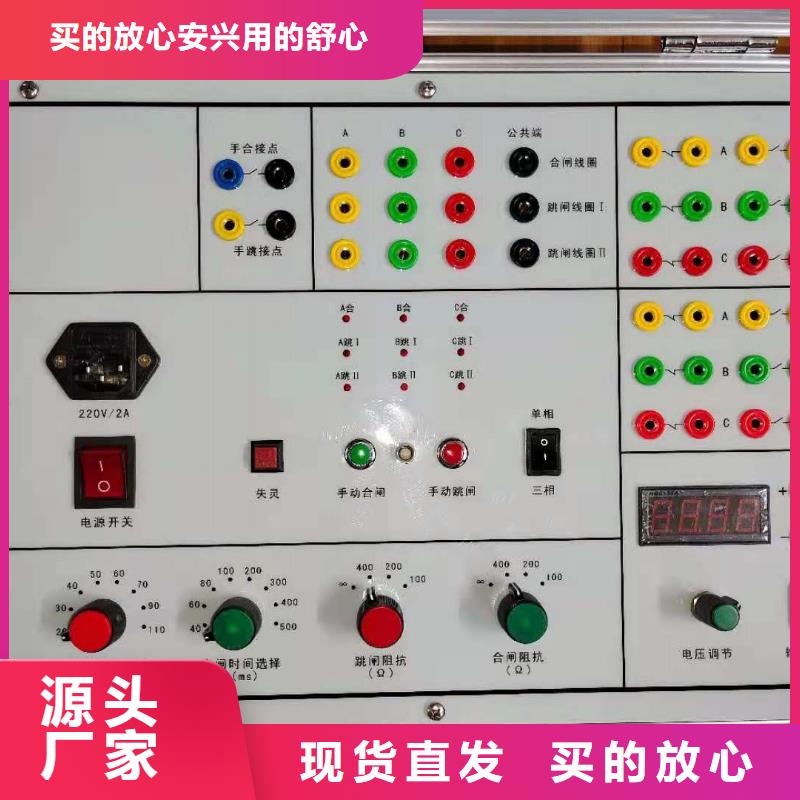

模拟断路器合闸、跳闸回路及其辅助接点—— 跳、合闸线圈端子相当于实际断路器的跳合闸线圈回路，实际合闸、跳闸回路及其辅助接点 断路器与保护装置或控制回路的跳合闸出口连接。跳合闸电流的大小可用“合闸电流”及“跳闸电流”调整按钮按实际断路器的跳、合闸电流进行调整。跳、合闸时间可用“合闸时间”及“跳闸时间”调整开关按实际断路器的跳、合闸时间进行调整。断路器模拟装置的动作方式可用“动作选择”开关进行选择，当断路器为分相动作方式时，应选择“单跳”方式，可进行单重及综重试验，跳、合闸电流应按相分别接入；当断路器为三相动作方式时，应选择“三跳”方式，可以进行三重试验，也可以选择单跳方式，将每一相作为一个单台三相断路器使用，三相可模拟三个单台的三相操作断路器。跳合线圈Ⅰ、Ⅱ回路是两路完全独立的跳合闸电流回路，两回路功能完全相同。当任意一回路有跳合电流时，断路器模拟装置就可以从合闸状态切换为跳闸状态，相对应的一组跳闸位置指示绿灯亮。可模拟装设有双跳闸线圈的断路器动作特性。使用中如果有两路跳合闸电流，应分别接入跳闸Ⅰ、Ⅱ回路。如果只有一路跳闸电流，可将跳闸电流接入任意跳闸回路，也可以将同一相的跳闸Ⅰ、Ⅱ回路并联增大跳闸电流。接点输出Ⅰ组接点与跳闸线圈Ⅰ相对应，每相有一对常开一对常闭接点，接点输出Ⅱ组接点与跳闸线圈Ⅱ相对应，每相有两对常开接点。接点输出的动作状态与对应的跳合闸电流对应。需要注意的是，输出接点Ⅰ与输出接点Ⅱ动作是相互独立的，例如当只有跳闸Ⅰ回路有跳闸电流时，输出接点Ⅰ状态翻转（对应跳闸后状态），输出接点Ⅱ并不翻转，当跳闸Ⅰ、Ⅱ同时有电流时，输出接点Ⅰ、Ⅱ才能同时翻转。使用时应特别注意不能接错。5、试验接线
模拟断路器 备自投试验的母线电压可以使用母线PT电压（也可使用试验装置电压），为简化接线，可用一路电压并联接入，电流要用试验装置产生的电流（不能用变低开关CT电流），将实际开关引到备自投装置的辅助接点解开，接入模拟断路器辅助接点。注意：DL1-1指模拟断路器某一相的个常开接点，DL2-1指模拟开关某一相个常闭接点（1）两台变压器单母分段的备自投方式接线方式如下图甲 乙F1 F1正常运行时，1DL、2DL、4DL、5DL合闸状态，3DL分闸状态，模拟开关A相对应1DL，B相对应3DL。试验接线如下图：动作方式（1）：手动拉开K开关，模拟甲线失压，备自投装置判断1母线失压，1DL无流。II母线有压，延时S1将自动断开断路器4DL、1DL，然后再投入分段断路器3DL。可用K开关起表，1DL2-1或3DL2-1停表，测量时间。试验时由专人用万用表监视自投跳合闸输出压板电压。动作方式（2）：手动跳开模拟断路器A相开关，模拟主保护4DL、1DL，备自投装置延时S2自动投入3DL，可用1DL2-1起表，3DL2-1停表，测量时间。试验时由专人用万用表监视自投跳合闸输出压板电压。（2）两台变压器单母分段运行的备自投方式正常运行时1DL、3DL、4DL合闸状态，2DL、5DL分闸状态（或2DL、3DL、5DL合闸状态，1DL、4DL分闸状态）模拟开关A相对应1DL，B相对应2DL，C相对应5DL试验接线如下图：动作方式（1）：手动拉开K开关，模拟甲线失压，备自投装置判断两段母线均失压，1DL无流。延时S1将自动断开运行断路器1DL，然后再投入2DL、5DL。可用K开关起表，1DL2-1或2DL2-1停表，测量时间。
