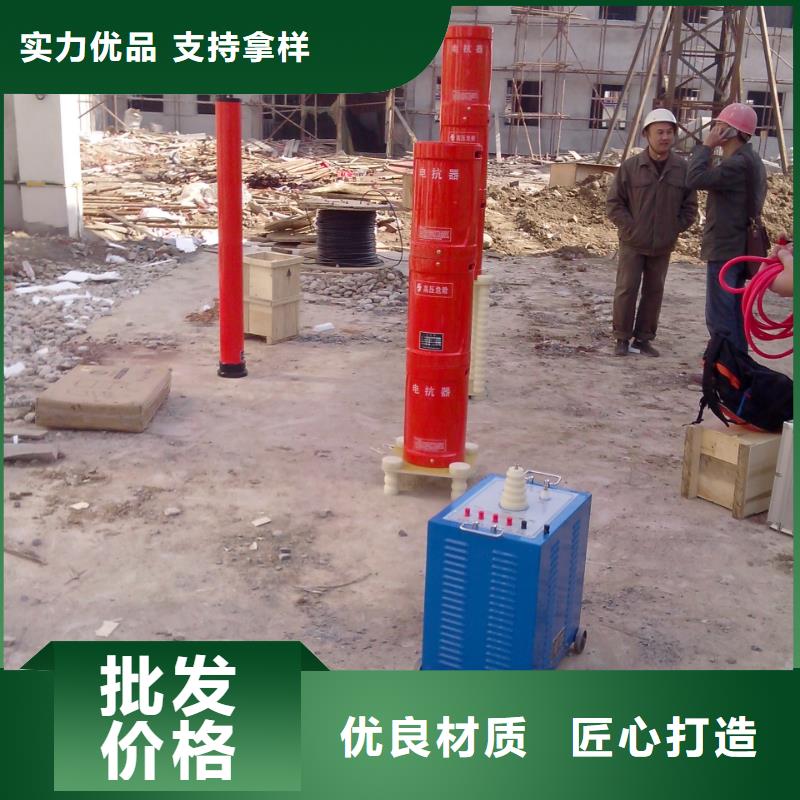

变频串联谐振耐压装置TH-75KVA/75KV/1A 30~300Hz变频串联谐振试验成套装置设备应用（一）交联乙烯电缆的交流耐压1、10kV电缆 300mm2 长度不大于1.5km，试验电压为22kV，试验频率为30Hz～300Hz（1）电缆长度： 1.5km 截面积： 300mm2 对应的电容量为0.555μF 耐压试验值22kV⑵谐振频率：1/6.28×√20.75×0.555×10-6＝37Hz37Hz下被试电容量时的试验电流：37×6.28×0.555×10-6×22×103＝2.8A。⑶选择设备：5kW变频控制源； 25kV/1A电抗器3台并联； 5kVA（1.2kV/3A）励磁变； 75kV分压器；试验时使用关系表设备组合试品 电抗器25kVA/25kV三节 激励变压器输出端选择满足10kV/300mm2电缆, (试验电压22kV,试验时间5min) 长度500m以下 使用电抗器一节 1.2kV长度500~1000m使用电抗器二节并联1.2kV长1000~1500m 使用电抗器三节并联1.2kV满足100MVA/35kV以下变压器, (试验电压68kV,试验时间1min)使用电抗器三节串联2.4kV满足10kV变电站系统, (试验电压42kV,试验时间1min) 使用电抗器二节串联 2.4kV第四章 变频电源详细使用介绍触摸屏变频电源详细使用说明1.设备基本说明1.1.电源：将单相220V或三相380V直接与变频电源的“输入”连接，当电源为380V时接A，B，C三相，当电源为220V时，接输入A，C两相，可以正常使用，但输出功率减半。
变频串联谐振耐压装置 装置容量确定满足300mm2,110kV 电缆交流耐压试验，长度1km，电容≤0.139uF,试验频率30~300Hz,试验电压U≤128kV。频率取34Hz试验电流 I＝2πfCU试 ＝2π×34×0.139×10-6×128×103＝3.8A对应电抗器电感量 L＝1/ω2C＝157H设计十节电抗器，将十节电抗器五节串联二组并联使用,则单节电抗器的参数为54kVA/27kV/2A/63H，装置总容量为540kVA。验证：1.满足120MVA/110kV以下变压器交流耐压试验，电容≤0.02uF,试验频率45~65Hz,试验电压U≤160kV。使用电抗器六节串联，此时电感量为L＝63＊6＝378H,试验频率f＝1/2π√LC＝1/(2×3.14×√378×0.02×10-6)＝57.9Hz。试验电流I＝2πfCU试 ＝2π×57.9×0.02×10-6×160×103＝1.1A。2.满足300mm2,10kV 电缆交流耐压试验，长度10km，电容≤3.7uF,试验频率30~300Hz,试验电压U≤22kV。使用电抗器十节并联，此时电感量为L＝63/10＝6.3H,试验频率f＝1/2π√LC＝1/(2×3.14×√6.3×3.7×10-6)＝32.9Hz。试验电流I＝2πfCU试 ＝2π×32.9×3.7×10-6×22×103＝16.8A。3.满足300mm2,35kV 电缆交流耐压试验，长度4km，电容≤0.76uF,试验频率30~300Hz,试验电压U≤52kV。使用电抗器二节串联五组并联，此时电感量为L＝63＊2/5＝25H,试验频率f＝1/2π√LC＝1/(2×3.14×√25×0.76×10-6)＝36.5Hz。试验电流I＝2πfCU试 ＝2π×36.5×0.76×10-6×52×103＝9A。结论：装置容量定为540kVA/270kV/27kV，分十节电抗器，电抗器单节为54kVA/27kV/2A/63H，使用电抗器组合能满足上述被试品的试验要求。
天正华意电气设备(湖北省分公司)的宗旨是：质量是企业的灵魂，信誉是发展的，本公司以“诚信为本”的原则，以较高的 便携式故障录波仪技术水准为基础，以顾客至上，诚恳的服务态度为经营理念， 便携式故障录波仪品质优良，以及更优惠的价格体系，完善的售后服务赢得广大客户朋友的信赖和支持，竭诚与各界新老客户携手合作，共创明日辉煌，欢迎广大新老客户来电来函咨询！！
变频串联谐振耐压装置系统配置及其参数1.激励变压器LB-420kVA/1.25/2.5/5kV/0.4kV 1台a)额定容量：420kVA；b)输入电压：0-400V，单相；c)输出电压：1.25/2.5/5kVd)结 构：油式；e)重 量：约3.5T；2.变频电源TH-420kW/380V 1台a)额定输出容量：420kWb)工作电源： 380±10％V（三相），工频c)输出电压：0 –400V，单相，d)额定输入电流：1050Ae)额定输出电流：1050Af)电压分辨率： 0.01kVg)电压测量精度：1.5％h)频率调节范围：30 – 300Hzi)频率调节分辨率：≤0.1Hzj)频率稳定度： 0.1％k)运 行 时 间：额定容量下连续60minl)额定容量下连续运行60min元器件温度≤65K；m)噪 声 水 平：≤50dBn)可实现以下功能1）变频电源的放置为纵向和横向，特别适合现场操作及观察；2）内外部具备特殊减震橡胶支撑脚和保护铝箱，可有效减缓运输中的颠簸震动和吊装时的冲击。保证了变频电源的长期稳定性和可靠性；3）参数显示：触摸或外接鼠标大屏幕液晶界面显示系统可显示谐振电压(即试验前设置的目标电压)、试验频率、测量频率、低压电压、低压电流、耐压时间、过压保护、过流保护、闪络保护、阶段升压及阶段计时、操作模式切换、电容，电感，频率互换计算、参数查询等, 还可显示频率曲线、电压曲线等可直观地判断当次试验谐振频率准确及稳定性；
变频串联谐振耐压装置 手动试验：由用户操作来寻找谐振点和控制耐压。参数设置与自动试验的试验参数设置相同，完成后进入试验界面， 手动试验界面确认参数无误后按“启动”键开始试验。首先使用旋转鼠标“频率”调节频率到谐振点。往下按旋转鼠标2（频率）切换步进，左右旋转，在当前频率上增加或减少频率。反复调整，直到找到电压，以此时的频率作为谐振点频率。也可以按“扫频”键让系统自动寻找谐振点。然后使用旋转鼠标“电压”来调节电压。按下旋转鼠标“电压” 切换步进，步进分10kV，5kV，1kV，0.1kV四档。左右旋转，可调整目标电压。系统根据目标电压自动升降压。系统将高压调节到目标电压后，开始耐压并顺计时，直到人为控制进入下一步骤（升压，降压或停机）。在试验中途可以按“降压停机”键降压停机，遇到紧急情况按“紧急停机” 键直接停机 系统时间：此菜单选项用于设置仪器内部系统时间 设置系统时间数据管理：用来查看保存的试验结果。数据查 数据查看四、注意事项及常见问题1、高压试验请注意，严格按照高压试验的规范来操作。检查/修改试验接线时，请先关闭本系统，并切断电源。2、本系统支持的电压为300kV，实际能够升到的高压由电抗器决定，请根据试验电压调换合适的激励变压器的高电压端的接线。 如果开机后发现变压器发出非正常声音，请立即关闭本系统并切断电源，检查变压器接线是否正确 降压停机”采用逐步降压停机的方式，遇到紧急情况请点击“紧急停机”按钮系统将直接停机。 如果系统显示的高压跟万用表显示的高压不一致，请检查“试验参数”中的“分压变比”是否正确填写。 如果自动扫频失败，请检查“试验参数”中的“激励变比”是否正确填写.如果自动扫频时经常跳闸(电流过大)，请将“激励变比”设置为较大的值，以减小扫频时的输出步数。 使用旋转鼠标设置参数时不能旋转过快，否则设置值会往回跳动。特别是在手动试验开始后，通过旋转鼠标改变频率或者目标电压，如果旋转太快会导致频率或目标电压突然跳动到上一个值 开机后有几秒钟的停顿，等待系统充电。9、键盘是多功能复用的，对每一页界面而言，键盘的具体功能可能不同，请参考键盘对应的文字提示。10、每次按下按键后，需要松开重新按下才有效。 被试品的试验目标电压若在8kV左右时，建议采用手动试验方式；不宜采用自动试验方式。
