高压开关测试仪电力电气测试仪器专业生产设备

更新时间:2025-05-29 07:35:49 ip归属地:湖北,天气:晴,温度:16-31 浏览次数:37    公司名称: 天正华意电气设备(湖北省分公司)

以下是:高压开关测试仪电力电气测试仪器专业生产设备的产品参数
产品参数
产品价格666/台
发货期限1
供货总量1000
运费说明含运费
小起订1
质量等级0.05
是否厂家
产品材质
产品品牌青岛天正华意电气
产品规格158
发货城市青岛
产品产地青岛
加工定制
产品型号TH
可售卖地全国
产品重量5
产品颜色
质保时间3年
外形尺寸158
适用领域电力电气
质量认证9000
产品功率6
工作温度45
以下是:高压开关测试仪电力电气测试仪器专业生产设备的图文视频
高压开关测试仪电力电气测试仪器专业生产设备
  • 高压开关测试仪电力电气测试仪器专业生产设备
  • 高压开关测试仪电力电气测试仪器专业生产设备
  • 高压开关测试仪电力电气测试仪器专业生产设备
  • 高压开关测试仪电力电气测试仪器专业生产设备
  • 高压开关测试仪电力电气测试仪器专业生产设备
高压开关测试仪电力电气测试仪器专业生产设备,天正华意电气设备(湖北省分公司)为您提供高压开关测试仪电力电气测试仪器专业生产设备的资讯,联系人:杨经理,电话:18762195566、18762195566,QQ:805146545,发货地:平度市平安路2号。 湖北省 湖北省,简称“鄂”,别名楚、荆楚,中华人民共和国省级行政区,省会武汉。地处中国中部地区,东邻安徽,西连重庆,西北与陕西接壤,南接江西、湖南,北与河南毗邻,介于北纬29°01′53″—33°6′47″、东经108°21′42″—116°07′50″之间,东西长约740千米,南北宽约470千米,总面积18.59万平方千米,占中国总面积的1.94%。截至2022年12月31日,湖北省辖12个地级市、1个自治州,39个市辖区、26个县级市、37个县(其中2个自治县)、1个林区。截至2022年末,湖北省常住人口5844万人。

我们精心制作的高压开关测试仪电力电气测试仪器专业生产设备产品视频已经准备就绪,让您一睹产品的风采。无论您是初次接触还是再次了解,视频都将为您带来全新的视角和体验。


以下是:高压开关测试仪电力电气测试仪器专业生产设备的图文介绍


高压开关测试仪 仪器特点:⑴、本仪器为嵌入式工控机,主板基于CortexTM-A8,主频1GHZ,闪存1GB,开机速度快仅需16秒。8.4寸彩色大屏,windows操作系统,人性化操作界面直观,触摸屏,支持中英文输入,便于现场操作人员使用。⑵、高速热敏打印机,方便现场打印测试数据。⑶、机内集成式操作电源,无须现场二次电源,使用方便快捷。可提供DC10~260V可调电源,电流20A。任意整定分、合闸线圈的动作电压值,并可做断路器的低电压动作试验。⑷、配备直线传感器、旋转传感器、传感器以及支架、专用固定多功能接头,安装极为方便,简捷。 ⑸、适用于国内外生产的所有型号的SF6开关、GIS组合电器、真空开关、油开关。⑹、开关动作一次,得到所有数据及图形。⑺、主机可存储30000组现试验数据(可扩展存储卡),机内实时时钟,便于存档。⑻、配备U盘接口,可直接把数据保存到U盘,上传到计算机进行分析、保存。⑼、同时可测12路金属触头断口、6路主断口和辅助断口、6路合闸电阻、3/6路石墨、3路双端接地。⑽、内含包络线,用同类型断路器测试的标准数据,生成标准包络线,进行分析对比,还能进行开关震动频率分析。⑾、内部抗干扰电路可满足500KV变电站内可靠使用。



天正华意电气设备(湖北省分公司)成立于2015年,是一家专业【便携式故障录波仪】的生产厂家,厂家主要产品有:【便携式故障录波仪】。 厂家成立以来,生产工艺不断改善,管理制度不断完善,技术力量不断突破。

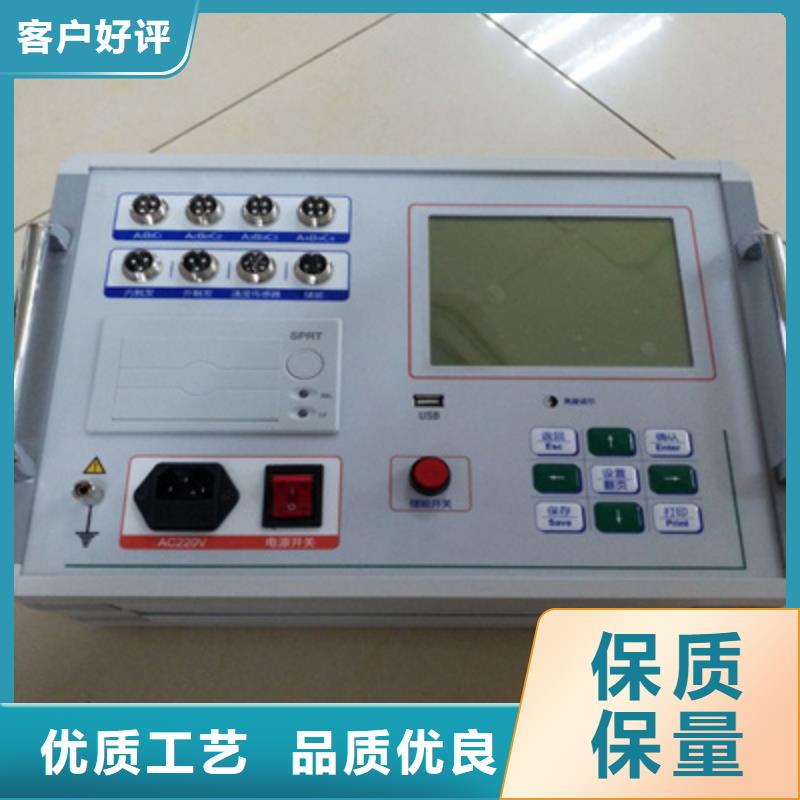

高压开关测试仪石墨测试通讯接口:测量石墨开关触头断路器专用。接地柱:现场做实验时,请先接好接地线。速度传感器接口:连接直线传感器和旋转传感器以及传感器的接口。打印机:现场打印所测量数据。触摸彩色液晶屏:触摸操作,参数设置、测量、数据等显示。六、断口线、合分闸控制、传感器安装方式:6.1.断口接线方式:该仪器共设二个断口测试输入接口,每个断口共四线,分别为A1(黄线)、B1(绿线)、C1(红线)接三相动触头端,GND(黑线)静触头(三相短接),总共可对六断口的断路器(开关)的测试取样。下图中以三断口和六断口断路器连接为例,断口测试输入接口都用上,连接方式为:A1、A2、接断口输入的黄线,B1、B2接断口输入绿线,C1、C2接断口输入红线,对于三相三断路器连接就只需用前一个断口测试信号输入接口,其中A1断口为主断口。(注:三断口,六断口断路器共一个公共地GND)合闸电阻断口接线示意图:石墨断路器接线示意图:双端接地测量法接线方式示意图:6.2内触发分合闸控制接线方法:现场试验时,如果采用仪器内部电源,合闸控制线(红色)、分闸控制线(绿色)、公共线(黑色)接入到仪器面板的“内触发”端口(航空插头), 仪器 分+、合+、负 输出时,一般须接在辅助开关接点前(可有效保护线圈和仪器)



高压开关测试仪无端口低跳实验菜单:不接断口信号线,根据断路器状态给线圈电压进行单次分(合) 低跳的测试,断路器动作后,点击确定数据就是当前动作电压值,如下图:⑹、重合闸测试菜单:可做断路器的分合、合分、分合分三种重合闸实验。⑺、震动测试菜单:将加速度传器安装在断路器的动触头,分析开关的状态。⑻、合闸电阻开关测试菜单:此菜单专门用来测试带合闸电阻断路器的合闸电阻投入时间、合闸电阻值以及时间等参数。⑼、石墨触头开关测试菜单:此菜单专门用来测试石墨触头断路器的合、分闸时间、速 度等参数。D、储能:点击此菜单,界面如下图:⑴、启动储能菜单:输出电压给储能电机进行储能,储能时长一般为10秒左右。如下图:⑵、储能测试菜单:测量储能电机的功率及储能时长。如下图:八、使用仪器测试的部分图形及文本数据如下:⑴、合闸图形及文本数据:⑵、分闸图形及文本数据:⑶、重合闸的分合分图形及文本数据:九、测试现场常见技术问题及处理办法㈠、现场用仪器进行控制合、分闸操作时,开关不动作1、现场合、分闸控制接线不正确处理办法:找到现场控制柜的控制接线图,询问相关保护专业人员,分别找出合、分闸线圈和开关辅助接点,参见本说明书中的控制接线图重新接线。2、现场线圈负载过大或控制回路短路,仪器无法正常驱动,电源发出过载的蜂鸣声警告(四声后电源自动恢复)处理办法:①、对于电磁机构的开关,由于开关合闸线圈要求的驱动电流很大(高达100A或几百安),而仪器操作电源的带载能力为20A。致使负载过大,仪器无法正常驱动。这时请采用外触发方式,把合闸控制线接在合闸接线圈上,分闸控制线接在分闸线圈上,采集分合闸的电压信号(触发计时),直流或交流电均可。
