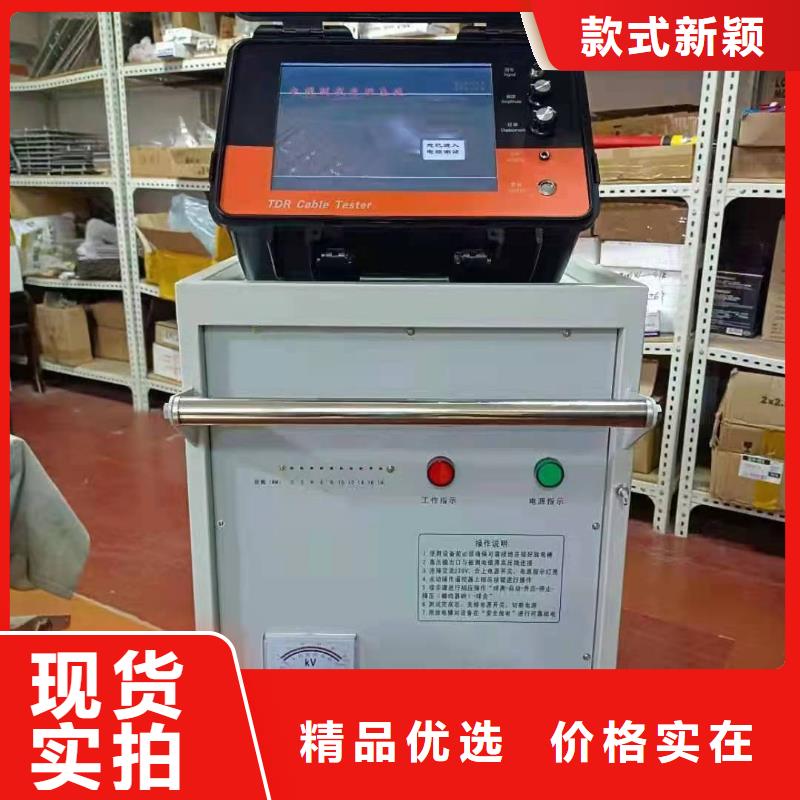

河北邯郸地埋电缆管线探测仪本仪器有高压输出， 危险！！！一、概 述电缆外护套故障测试仪主要用于交联电缆外护套的故障检测，也可以用来定点单芯电缆的外护套故障，定点低压电缆中的接地泄漏故障，进行高压电缆外护套故障的预定位。电缆外护套故障测试仪的输出电压为5/10KV 及以下，满足中国标准GB50150-2006 的电缆外护套耐压试验规定，包括适合交叉互联系统的电缆外护套交接试验和性试验以及电缆外护套的故障定位。快速准确查找500kv以下单芯和三芯高压、超高压电缆外护套接地故障和泄漏电流偏大等隐患，是单芯和三芯高压、超高压电缆运行单位、超高压电缆工程公司、各送变电工程公司的电缆设备维护必备的专用仪器。伴随城网改造的展开，许多供电局、施工方、甚至设计单位都是首次碰到110kV XLPE电缆，由于时间紧迫及经验不足，造成许多电缆敷设后外护层通不过耐压试验（10kV/1min）。目前，外护层大多采用HDPE护套料，在工厂内已通过直流25kV/5min的耐压试验，泄漏电流低至几十μA。因此，敷设后的缺陷大多由敷设中，包括填土及盖板过程中外力损伤所至。运行后的缺陷通常有白蚁咬伤；接地箱进水；原有缺陷点的劣化；接地线分叉部分透潮使绝缘电阻下降等等原因，有时因为电缆埋设过深，或周围情况复杂，使定位十分困难，有些缺陷点历经多年不能解决，给运行留下了隐患。

河北邯郸地埋电缆管线探测仪大地接法： 图3-1-2 护层－大地接线法如上图所示，将电缆近端的护层接地线解开，低压电缆的零线和地线的接地也应解开，电缆对端的护层保持接地，信号加在护层和接地钎之间（不可使用接地网），电缆相线保持悬空。电流自发射机流经护层，在电缆对端进入大地，流回近端返回发射机。这种接法不存在屏蔽，因而在地面上产生的信号强，信号特性也比较明确。同样，由于护层－大地分布电容的存在，信号会自近向远逐渐衰减。潜在的问题：护层外部的绝缘层若有破损，部分电流将由破损点流入大地，造成破损点后的电流突然减小，减小幅度与破损点的接地电阻有关。3、相线－护层接法：图3-1-3 相线－护层接法如上图所示，发射信号加在电缆一相和护层之间，对端相线和护层短路，护层两端保持接地。如果是单条电缆敷设，信号自发射机流经芯线，再经护层和大地两个回路返回。因为护层（铠装及铜屏蔽层）由连续金属组成，电阻很小；大地回路由于存在两端接地电阻，再加土壤电阻，总阻值较大，故大部分电流将通过护层返回，少部分电流通过大地返回。由于芯线电流和护层电流反向，能在外部一定距离产生磁场信号的有效电流为其差，数值等于通过大地返回的电阻电流。另外由于芯线－护层回路和护层－大地回路存在互感，通过电磁感应也能够在护层－大地回路产生感生电流。综合效果为有效电流等于大地回路的电阻电流和感应电流的矢量和（两者存在相位差）。根据现场情况的不同，有效电流可能会占总注入电流的百分之几到百分之十几。如果存在同路径敷设（两端位置均相同）的其他电缆，则返回电流主要被几条电缆的护层分流，例如三条电缆同路径，则三条电缆的护层返回电流各占1/3。有效电流正向，占注入值的2/3，邻线电流反向，占1/3。如右图所示。 图3-1-4 并行电缆的分流效果

河北邯郸地埋电缆管线探测仪测深方法多:具有多种测深方法可任意可选,并可相互验证。1、双水平线圈直读法；2、单水平线圈80％法、50％法；3、45度法。(四)抗干扰性强1、观测参数多: 既可测水平分量（）、垂直分量（）又可测水平梯度（）。2、发射功率大: 发射机输出功率达10W且连续可调,根据需要任意选择。3、工作频率多: 发射机频率：128Hz、512Hz、1KHz、2KHz、8KHz、33KHz、65KHz、83KHz。接收机频率：无线电、50Hz、100Hz、512Hz、1KHz、2KHz、8KHz、33KHz、65KHz、83KHz。根据目标管线特征(材质、结构、埋深、长度等)、环境选择合适的工作频率。(五)操作简便1、直观: 采用图形显示器，能够持续、实时显示检测过程中各种参数及信号强弱情况。2、自动: 测量深度时自动转换到双水平天线模式并自动调节接收机灵敏度，使测量信号达到，测深完毕自动恢复到测深前的工作模式。(六)连续工作时间长, 使用成本低 发射机配备了大容量锂电池组, 一次充电, 可满足外业探测一个工作日供电需要, 并可循环使用,大大降低了检测成本。（七）发射机交直流两用正常情况下，如果发射机电池电量充足，就使用仪器内置的电池组供电。如果在使用过程中，发射机电池电量不足了，但检测任务又没有完成，则可以直接外接专用的电源适配器，仪器即可正常使用，而不必等仪器充足电再使用。
