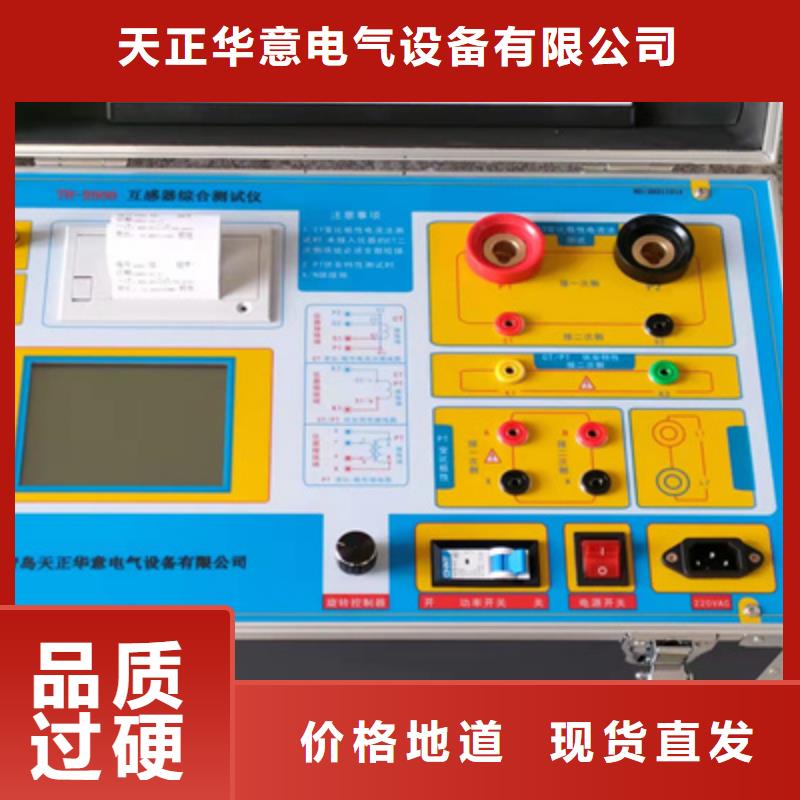

互感器综合测试仪CT主界面 ，PT主界面八.CT测试进行电流互感器测试时，请移动光标至CT，并选择相应测试选项。8.1、CT励磁（伏安）特性测试在CT主界面中，选择“励磁” 选项后，即进入测试界面如图4。 （1）、参数设置：励磁电流：设置范围（0—20A）为仪器输出的设置电流，如果实验中电流达到设定值，将会自动停止升流，以免损坏设备。通常电流设置值大于等于1A，就可以测试到拐点值。励磁电压：设置范围（0—1000V）为仪器输出的设置电压，通常电压设置值稍大于拐点电压，这样可以使曲线显示的比例更加协调，电压设置过高，曲线贴近Y轴，电压设置过低，曲线贴近X轴。如果实验中电压达到设定值，将会自动停止升压，以免损坏设备。（2）、试验：接线图见（图5），测试仪的K1、K2为电压输出端，试验时将K1、K2分别接互感器的S1、S2（互感器的所有端子的连线都应断开）。检查接线无误后，合上功率开关，选择“开始”选项，即开始测试。 试验时，光标在“停止”选项上，并不停闪烁，测试仪开始自动升压、升流，当测试仪检测完毕后，试验结束并描绘出伏安特性曲线图（如图6）。注意：图4中“校准”功能：主要用于查看设备输出电压电流值，不用于互感器功能测试，详情见附录一。

互感器综合测试仪工作条件要求1、输入电压 220Vac±10％、额定频率 50Hz； 2、测试仪应该由带有保护接地的电源插座供电。如果保护地的连接有问题，或者电源没有对地的隔离连接，仍然可以使用测试仪，但是我们不保证；3、参数对应的环境温度是23℃±5℃； 4、保证值在出厂校验后一年内有效。六. 产品硬件结构6.1．面板结构: （图1）图16.2．面板注释：1 —— 设备接地端子2 ——U盘转存口3 ——打印机4 ——液晶显示器5 ——控制器6 ——过流保护（功率）开关7 ——P1、P2：CT变比/极性试验时，大电流输出端口8 ——S1、S2：CT变比/极性试验时，二次侧接入端口9 ——K1、K2：CT/PT励磁（伏安）特性试验时，电压输出端口10 ——A、X ：PT变比/极性时，一次侧接入端口11 ——a、x ：PT变比/极性时，二次侧接入端口12 ——D1、D2 ：CT/PT 二次直阻测试时，二次侧接入端口（选配）13 ——主机电源开关14 ——主机电源插座15 、16、17、18、19、20——主要功能接线简图七.操作方式及主界面介绍7.1、控制器使用方法控制器有三种操作状态：“左旋”，“右旋”，“按下”。使用控制器的这三种操作可以方便的用来移动光标、输入数据和选定项目等。7.2、主菜单 （见图2）开机之后默认进入CT测试，CT测试主菜单共有“励磁”、“负荷”、“直阻”、“变比极性”、“角差比差”、“交流耐压”、“一次通流” 、“数据查询”、“退磁” 、“PT”10种选项，可以使用旋转控制器进行选择和设置。如图2所示，当“类型”后面为带有灰色背景的 CT 时，表示当前为CT测试。旋转光标到“PT”并按下，则进入PT测试界面，如图3。PT测试主菜单共有“励磁”、“负荷”、“直阻”、“变比极性”、“角差比差”、“交流耐压”、“数据查询”、“退磁” 、“CT”9种选项，可以使用旋转控制器进行选择和设置。如图3所示，当“类型”后面为带有灰色背景的 PT 时表示当前为PT测试。旋转光标到“CT”并按下，则进入CT测试界面，
