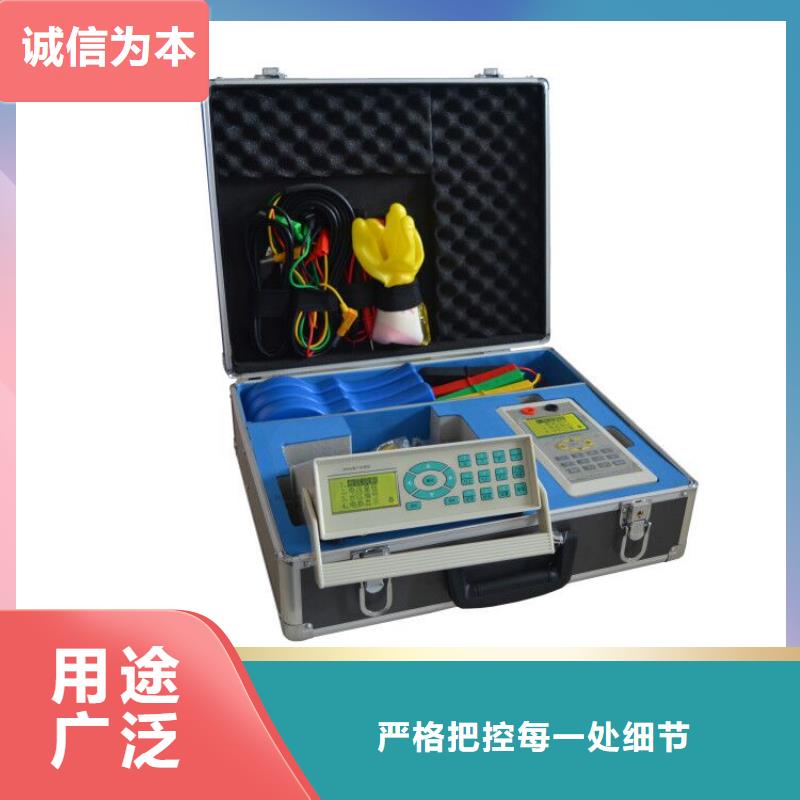

台区识别仪 表户测试在分机的主菜单界面下，通过“↑”、“↓”键移动光标，使光标选中“1、表户测试”，单击“确定”键，进入表户测试界面（如图14所示）。也可在主菜单下，直接单击“1”键，进入表户测试界面。图14该界面下的接线方式以及注意事项与“载波测试”完全相同，即红、黑测试线歪头接到仪器的接线孔，表笔端接到待测线路，分机将显示接入线路的交流电压。红、黑表笔之间只能接到AC220V的相电压线路上，切记不可接入AC380V以及其他更高电压等级的线路。在表户测试界面，当分机接到主机发来的完整电力载波数据帧后，在屏幕的左上角将显示“Y”符号，显示“按确定键发送电流”提示信息。此时用户单击“确定”键，将发送一组脉冲电流，此时如果主机可以检测到该电流脉冲群，将会发出载波确认信息。分机在发出脉冲电流后，将等待主机的应答信息，一旦得到应答信息，将显示被测线路的表户关系、被测线路所属相别等测试信息。可以通过“↑”、“↓”键上下翻页查看（如图15~17所示）。图15 图16 图17如果分机发出脉冲电流后，未得到主机发来的应答信息，将显示“该线路未安装主机”的提示信息。如果分机在该界面一开始就未接到有效电力载波数据帧，屏幕左上方将显示“N”符号，此时无法通过点击“确定”键发送电流。在该界面单击“取消”键，将返回主菜单界面。5.4 载波测试在分机主菜单界面，通过“↑”、“↓”键移动光标，使光标选中“2、载波测试”，单击“确定”键，进入载波测试界面（如图19所示）。也可在主菜单下，直接单击“2”键，进入载波测试界面。图19进入载波测试界面，将红、黑两条分机测试线，歪头一端插入分机接线孔，另一端接入待测线路的单相电源插座或其他易接电处。注意，测试线只能承受AC220V的电压，切记不可将分机测试线接到AC380V或其他高于AC220V的电源中。测试线接好后，分机将显示该线路的交流电压，并开始接收主机发来的电力载波信号。
