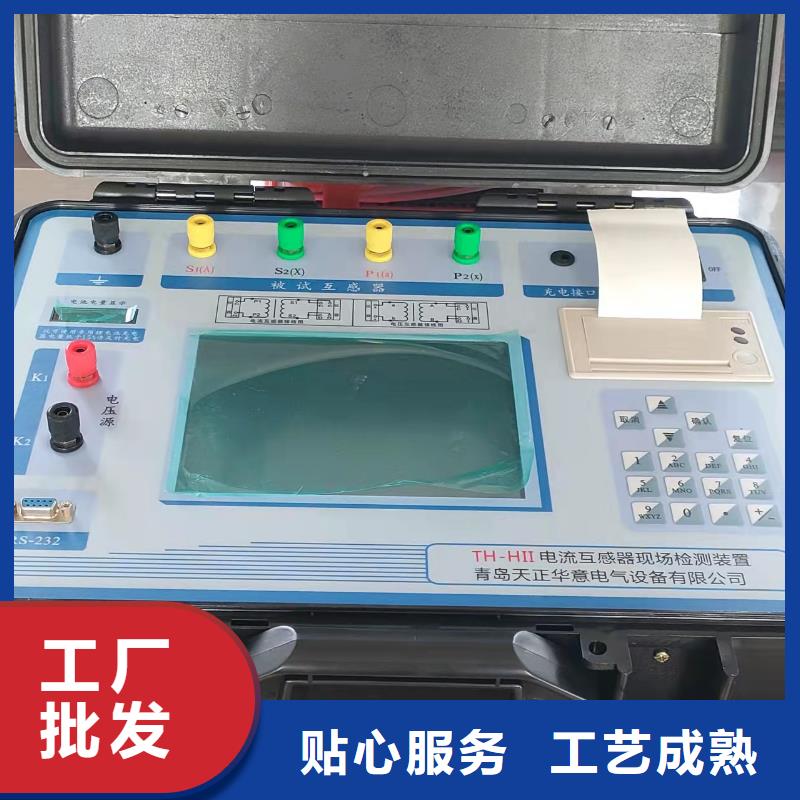

互感器综合测试仪-蓄电池测试仪敢与同行比质量
更新时间：2025-06-08 14:06:45 ip归属地：亳州，天气：多云，温度：24-36 浏览次数:10 公司名称： 天正华意电气设备(亳州市分公司)
以下是:安徽省亳州市互感器综合测试仪-蓄电池测试仪敢与同行比质量的产品参数
| 产品参数 | |
|---|---|
| 产品价格 | 666/台 |
| 发货期限 | 1 |
| 供货总量 | 100 |
| 运费说明 | 含运费 |
| 小起订 | 1 |
| 质量等级 | 0.05 |
| 是否厂家 | 是 |
| 产品材质 | 铜 |
| 产品品牌 | 青岛天正华意电气 |
| 产品规格 | 158 |
| 发货城市 | 青岛 |
| 产品产地 | 青岛 |
| 加工定制 | 是 |
| 产品型号 | TH |
| 可售卖地 | 全国 |
| 产品重量 | 6 |
| 产品颜色 | 白色 |
| 质保时间 | 三年 |
| 外形尺寸 | 158 |
| 适用领域 | 电气电力 |
| 质量认证 | 9000 |
| 产品功率 | 6 |
| 工作温度 | 45 |
| 范围 | 互感器综合测试仪-蓄电池测试仪供应范围覆盖安徽省 合肥市、马鞍山市、蚌埠市、黄山市、阜阳市、亳州市、六安市、巢湖市、铜陵市、淮北市、淮南市、芜湖市、安庆市、滁州市、宿州市、宣城市、池州市 谯城区、涡阳县、蒙城县、利辛县等区域。 |
以下是:安徽省亳州市互感器综合测试仪-蓄电池测试仪敢与同行比质量的图文视频
【天正华意】持续拓展产品矩阵，现有合肥电力电气测试仪器、马鞍山超低频高压发生器、黄山配电自动化终端测试仪、铜陵蓄电池充放电测试仪、淮北配电终端运维测试仪、芜湖三相交直流指示仪表校验装置、宣城高压开关特性测试仪校准装置、谯城录波分析仪、蒙城TH-ZK真空度测试仪等，满足不同场景需求。互感器综合测试仪-蓄电池测试仪敢与同行比质量,天正华意电气设备(亳州市分公司)为您提供互感器综合测试仪-蓄电池测试仪敢与同行比质量的资讯,联系人:杨经理,发货地:平度市平安路2号。 安徽省,亳州市 亳州市是中原地区连接长三角城市群的桥头堡、中原城市群核心发展区、皖北旅游中心城市和省域交汇中心城市、中国旅游城市和中国长寿之乡、全球的中药材集散中心和价格形成中心。亳州市现存各级文物保护单位231处，其中全国重点文物保护单位8处。各类非物质文化遗产188项。
想要更直观地感受互感器综合测试仪-蓄电池测试仪敢与同行比质量产品的魅力吗？那就赶紧点击视频，开启你的采购之旅吧！
以下是:安徽亳州互感器综合测试仪-蓄电池测试仪敢与同行比质量的图文介绍
安徽亳州互感器综合测试仪额定负荷系统内部存储的额定负荷将全部显示在该下拉菜单中，在“系统设置”中可以添加或修改，删除额定负荷值。13）下限负荷系统内部存储的下限负荷将全部显示在该下拉菜单中，在“系统设置”中可以添加或修改，删除下限负荷值。14）一次端是否接线可以选择“是”或“否”，选择“是”则测试全程一次端都接线，不需二次接线。选择“否”时一次端先不接线，等弹出接线提示后再给一次端接线。这样可以分布电容的影响，提高准确度。选择不接线时，导纳测试完成后会弹出下图所示对话框提示给一次端接线，在接线前应先按下“高压输出开关”，切断高压输出，接完线先后先接通“高压输出开关”再点击“继续”15）频率选择有 “工频”和“异频”两种，用“工频”测试速度较快，用“异频”抗干扰能力较强。建议先用工频测试，如果现场有高压干扰，再切换到异频。16）开始测量配置好该互感器的各项内容，将要测试误差的二次绕组序号选中，点击此处，开始误差测试。测试完成后，整个测试数据将显示在界面上:测试结束以后，务必关机后再拆除高压线！2、数据交互界面 点击该菜单处：“确认”后，可以将保存的数据导入优盘中，也可将优盘中的数据导入到系统中查看。3、系统设置界面1）测量参数点击选择下拉菜单，可以对系统里的准确度等级，型号，一次电压，二次电压，功率因数，频率，负荷这7个单项进行增加，修改，删除操作。
安徽亳州互感器综合测试仪开始PT测试：在此选项按回车键开始PT变比和极性的测试。图中同时给出PT变比极性测试的具体接线图，按图接好线后，按确定开始测试，完成后结果显示在屏幕上，如图13所示：图13、PT变比极性测试结果界面图中可见：屏幕中显示出被测PT变比实测的数值及极性判断结果。7、国标查询界面为操作人员提供CT测试相关标准；界面如图14所示：图14、国标查询界面图中给出标准对各种精度等级的CT的各不同测试点的要求。8、历史数据查阅界面在此屏用于查询存储的测试结果；界面如图15所示：图15、历史数据查阅界面图中显出已经保存的测试结果。9、系统设置界面此界面为调试专用界面，仅供出厂前调试用，用户无法进入。五、使用方法1．CT校验：测试接线如图16所示：图16、CT校验接线示意图用红色接线钳夹到被测CT的二次侧S1端子，其末端的两根测试线分别接到仪器标有“CT二次”部分的S1和S3端子（两根线不用区分）；黑色接线钳夹到被测CT的二次侧S2端子，其末端的两根测试线分别接到仪器标有“CT二次”部分的S2和S4端子；另一套单独的测试线的首端红黑两根线接到被测CT的一次侧端子，（如果为穿心互感器，首端红线由标由P1侧穿过互感器，与黑线连接到一起；如果不是穿心互感器，则首端红线接到被测CT标有P1的端子，黑线接到被测CT标有P2的端子）；末端的红黑两根线分别接到仪器标有“CT一次”部分的P1和P2端子，红线接P1、黑线接P2；接好线后，在主界面选择相应测试项目，开始测试直到自动结束。2．CT直阻测量：测试接线如图17所示：用红色接线钳夹到被测CT的二次侧S1端子，其末端的两根测试线分别接到仪器标有“CT二次”部分的S1和S3端子（两根线不用区分）；黑色接线钳夹到被测CT的二次侧S2端子，其末端的两根测试线分别接到仪器标有“CT二次”部分的S2和S4端子；接好线后，在主界面选择相应测试项目，开始测试直到自动结束。
安徽亳州互感器综合测试仪另外，在二次负荷为19.58Ω(接近20Ω)时，所允许的电流倍数为12.85倍，大于该CT的额定电流倍数（10倍），通过该数据也可判断该互感器合格。其实，只要找出这两个关键点中的任意一个，即可判断所测互感器是否合格。如果10％误差不符合要求一般的做法有增大二次电缆界面积（减少二次阻抗） 串接同型同变比电流互感器（减少互感器励磁电流） ?改用伏安特性较高的绕组（励磁阻抗增大） 提高电流互感器变比（增大励磁阻抗）图45误差曲线计算公式：M ＝（I＊P）/N ZII ＝（U-（I＊Z2））/(K＊I) I 电流 U 电压N＝1 (1A 额定电流) I 电流N＝5 (5A 额定电流) Z2 CT二次侧阻抗P＝20 （5％误差曲线 ） K＝19（5％误差曲线.1A 5A 额定电流）P＝10 （10％误差曲线 ）K＝9 （10％误差曲线.1A 5A 额定电流）附录四、时间设置说明开机前先按下旋转控制器不要松开，打开电源，当进度条进完后停3秒之后，松开旋转控制器，此时可看到如图46的界面，此时旋转“控制器”把前两个99设置为01，按下“控制器”。光标移动到后两位的99，再次旋转“控制器”，把后两位也设置为01，按下“控制器”。此时可进入到界面47，在此界面中可设置时间，设置方式是先按下控制器，再旋转设置数字，设置完毕后再次按下控制器表示确认，光标会进入到下个选项、智能提示说明 在做各种测试时，新上手的用户可能会对接线及操作不熟练，导致实验数据出现错误的结果。在这种情况下，会让您无所适从，基于此我们加上了一些简单的智能提示，使新用户更易上手，使老用户减少误操作。如图48到图51，举例说明了伏安特性与变比极性测试时易出现的一些问题。1、伏安特性测试时空开（功率开关）忘记打开的提示。2、伏安特性测试时接线错误的提示。（CT的二次绕组应接在K1/K2,有时用户会误接在S1/S2）。3、变比极性测试时空开忘记打开或者一次电流线没有接上。4、变比极性测试时CT二次的接线没有接对。
安徽亳州互感器综合测试仪仪器本身的同色端子为同相端，即P1接CT的P1，S1接CT的S1时，极性的测试结果为减极性。图6，CT电流法变比极性测试界面 2：电压法变比极性测试。1）参数设置： 在CT主界面中，选择“变比极性”后，进入测试界面见图7，设置 二次侧额定电流： 1A或5A。2）试验： CT一次侧接L1、L2，CT二次侧接K1、K2，不检测的二次绕组不用短接，设置二次侧额定电流及编号后，合上功率开关，选择“开始”选项，试验即开始。图7，CT电压法变比极性测试界面8.4、CT二次回路试验 1）参数设置：在CT主界面中，选择“二次回路”后，进入测试界面（图8），设置好设定电流值：0～600A。2）试验： CT一次侧接P1、P2，CT二次侧接二次负载。设置好通流电流后，合上功率开关，点击“开始”选项，，试验即开始，电流保持时间以进度条显示(0～200A:保持5分钟；大于200A～300A：保持1分钟；大于300A：保持3秒钟)。图8、CT二次回路测试界面 8.5、CT交流耐压试验1）参数设置： 在CT主界面中，选择“交流耐压”后，进入测试界面（图9），设置好设定电压值：0～3000V。2）实验：被测CT二次侧短接与测试仪电压输出口K2连接，电压输出口另一端K1连接互感器外壳。检查接线完成后，合上功率开关，选择 “开始”选项，按下即开始升压，电压保持时间默认为1分钟，测试过程中，仪器内部对互感器二次绕组与外壳之间的漏电流实时检测，如果发现电流迅速增加，将会自动回零，页面会显示“不合格”。图9，CT交流耐压测试界面 9.PT测试9.1、PT励磁特性测试1)、参数设置在PT测试主界面中，选择进入“伏安特性”试验界面（如图10），励磁电流（0～20A）：输出电流为仪器输出的设置电流，如果试验中电流达到设定值，将会自动停止升流。通常1A即可测试出拐点值。励磁电压：100V、100/√3、100/3、150V、220V。2）、试验：测试仪的为电压输出端，试验时将K1、K2分别接互感器的a、x ，电压互感器的一次绕组的零位端接地。检查接线无误后，合上功率开关，选择“开始” 选项后，即开始测试。
天正华意电气设备(亳州市分公司)主营产品 便携式故障录波仪，并具有一整套完善的运营模式。我司以科学的管理、周到的服务满足广大客户的需求，在本行业中一直拥有良好的声誉，并赢得了客户的广泛好评。现代企业的管理方法，立足于产品的质量管理。以其优异的品质、新颖的设计、合理的价格、完善的服务是公司不断孜孜追求的目标。品牌、销售和网络服务支撑了公司市场地位的竞争要素，精心编织销售和网络服务，建立和完善市场快速反应机制，适应市场变化的随机性，满足市场产品需求的多样性。
安徽亳州互感器综合测试仪尊敬的用户：感谢您使用本公司互感器现场校验仪。在您初次使用该仪器前，请您详细地阅读本使用说明书，将可帮助您熟练地使用本仪器。我们的宗旨是不断地改进和完善公司的产品，因此您所使用的仪器可能与使用说明书有少许的差别。如果有改动的话，敬请谅解！您有疑问，请与公司售后服务部联系，我们定会解答您的问题。由于输入输出端子、测试柱等均有可能带电压，您在插拔测试线、电源插座时，会产生电火花，小心电击，避免触电危险，注意人身！要求防止电击和火灾及人身伤害！只有经过专业培训的人员才能操作此仪器/仪表。为了防止火灾或电击危险，在使用本产品进行试验之前，请务必详细阅读本产品使用说明书，按 照产品额定值和标识及满足要求的试验环境进行试验。产品输入输出端子、测试柱等均有可能带电压，您在插拔测试线、电源插座时，会产生电火花，务必注意人身！请勿触摸裸露的带电金属！若本产品有损坏或者有故障时，切勿继续操作，请立即与本公司售后工程师联系，及时对产品进行维修 。请勿在仪器无盖板的情况下操作仪器/仪表。请勿在潮湿环境下操作。保持产品表面清洁和干燥。
选购互感器综合测试仪-蓄电池测试仪敢与同行比质量来安徽省亳州市找天正华意电气设备(亳州市分公司)，我们是厂家直销,产品型号齐全,确保您购买的每一件产品都符合高标准的质量要求，选择我们就是选择品质与服务的双重保障。联系人:杨经理-【18762195566】,地址:[平度市平安路2号]。
