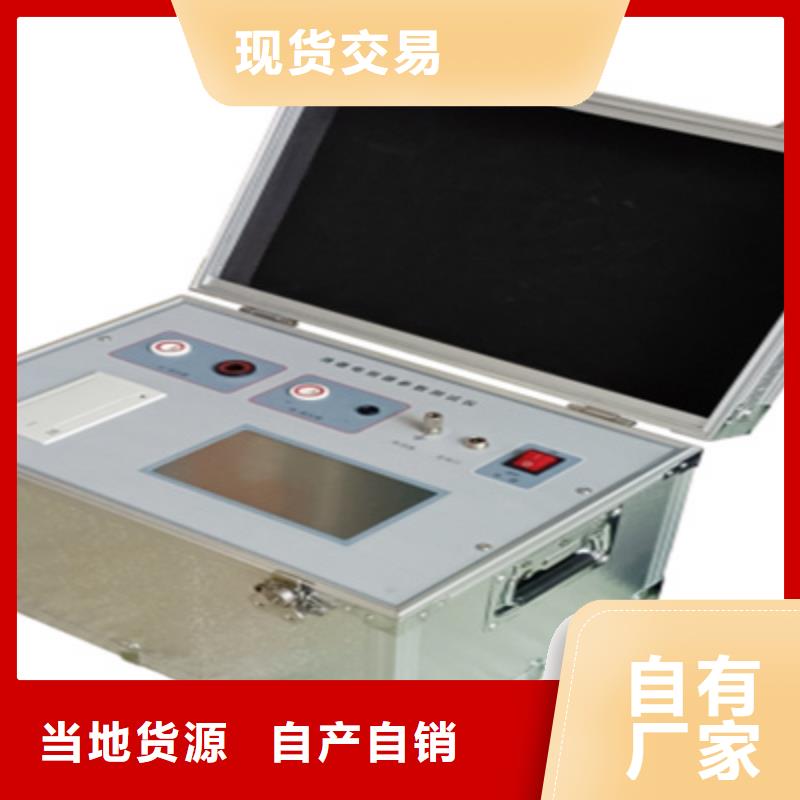

非线性电阻测试仪 青岛天正华意电气设备有限公司随着进口励磁调节器在大容量发电机组中的大量选用，与之配套的碳化 硅灭磁电阻得到了较为普遍的应用。由于用户对这一元件的特性了解有限， 并且其应用过程中出现了诸多事故，寻求对其特性参数及其变化进行测试的 有效手段已成为业内共同关注的议题。 目前已知的测试方法有两种，一种是实验室电感储能放电法，一种是灭 磁系统在线测试法。前者工作效率低，测试成本高昂，平台的可复制性差， 不易推广；后者需要对已安装就绪的灭磁屏柜进行改造，只能在实际灭磁或 发电机开机试验时进行测试，测试时机比较被动。 TH-22 型非线性电阻测试仪采用独创的电容储能放电法，即将贮存在高 压电容器上的电能通过可控硅在 SIC 灭磁电阻上进行瞬时释放，信号记录单 元对放电过程中变化的电压、电流进行高速记录，对记录结果进行处理后即 可完成 V/I 曲线显示、特性参数计算、数据对比分析等任务。这一方法具有放 电峰值电压较高、峰值电流较大，能耗小，被测电阻基本无温升，可多次重 复等特点。 TH-22 可利用获得的 V/I 关系曲线，计算组件的位形系数、非线性系数 等参数，计算室温工况各种灭磁电压下不同组件（或阀片）的均流系数 。 TH-22 所有电容器、电容器充电控制电路、可控硅、放电控制电路、信 号记录单元均集成在一只便携的仪器箱中，测试时无需从灭磁屏上拆下组件， 操作方便。 TH-22 设计了三种电流量限，既可测试不同型号的组件特性，又可测试 单一阀片的特性，适用于自并机及无刷励磁均有应用的核电厂。 TH-22 采用 win7 操作系统，具有 8 吋显示屏及鼠标键盘接口，所有数 据的显示分析可直接在仪器上完成。

非线性电阻测试仪设备常见故障及维护1、设备维护时，为防止意外情况发生请先了解主电路原理或联系设备厂家。 2、非专业人员请勿打开设备。打开设备方法:将设备顶盖四角灰色部分方块 沿缝隙向上轻轻翘起,拧掉下面的螺丝,将上盖整个打开3、当开启电源表头不亮时请检查电源线连接是否可靠,电源插座内置保险是否熔断,更换保险(3A):将电源进线插孔下的小盒子拉出更换外露的保险管,没有外露的保险管是备用的;4、当开启电源时其中一个表头不亮请检查内部连接是否可靠,(表头供电为220V请注意),还有可能是表头自身损坏; 5、测量不准问题,若是电压不准请按前述方法重新校验,电源谐波大也会造成同步采样不准,导致显示不准，请改善电网供电;若是电流不准,除校验外请检查内部取样电阻是否损坏;或是主板有故障;6、没有漏电流显示: 的可能是测试线不通,请检验 ；有电压显示无电流显示可能是测试线断开或内部线断开,;另外可能是表头信号线不通或漏电流设定按钮(红色或绿色)损坏; 是主板故障;请逐一检查;7、漏电流显示的不是测试数据:可能原因一是表头连线松动,二是用于漏电流设 定功能的电位器损坏;三是主板故障;8、电压表不显示:可能原因一是内部表头连线松动,二是输出短路,三是内部衰减板及主板连线不通或主板故障;9、请注意环境湿度对本设备的影响,下图为电压与相对湿度使用对照表.请参考 使用;
