想要直观了解振荡波局放耐压试验系统TH-5模拟开关测试仪供应商产品吗？别犹豫，快来观看我们的视频，让产品自己说话！
以下是:振荡波局放耐压试验系统TH-5模拟开关测试仪供应商的图文介绍
山东滨州振荡波局放耐压试验系统 技术参数3.1工作条件3.1.1电源：1) 电压：110-240V2) 频率：48-63Hz3) 容量：500VA3.1.2环境条件：1) 环境温度：-35℃～＋55℃2) 相对湿度：不大于95％，无凝露3.2主要技术指标及功能要求3.2.1 电缆振荡波局部放电测试系统：1)阻尼振荡波电源输出电压：≥60KV(峰值)，≥42.4kV(有效值)；2)阻尼交流频率范围：20Hz~1000Hz；3)电感线圈： ≥2.5H；4)电容范围： 0.02uF~8uF；5)局部放电等级测试范围：1pC~100nC；6)局部放电测量标准：IEC60270；7)局部放电定位带宽：150kHz~50MHz，根据电缆长度能自动选择带宽；8)介损测量范围：0.1％~10.0％；9)具备自动局放校准功能10)符合国际标准的耐压试验功能11)可描绘耐压试验时局放水平及趋势12)随时修正局放结果13)自动校准电缆长度、接头位置和波速14)同时定位多个局放缺陷的位置15)自动测量电缆电容16)自动测量电缆介损tanδ17)自动和手动两种方式调节频带宽度，方便过滤环境噪声18)根据电缆长度自动调整频带宽度以得到反射波形19)充电时间不超过2秒，测试时间100ms以内，为无损测试20)具备混合电缆波速误差修正功能21)自动和手动分析功能22)紧急停机功能和控制回路23)峰值电压、相电压倍数、有效值电压三种加压模式24)相位、局放谱图显示功能25)自动放电功能26)实时局放水平、位置显示功能27)局放水平、局放次数切换显示28)局放校准仪：1pC – 100nC29）便携式移动，自带锁轮3.2.2无局放补偿电容SCM 101)电容：0.2μF2)无局放，测试短电缆时使用
山东滨州振荡波局放耐压试验系统高压源控制 测试系统 由两部分构成： 高压单元 笔记本电脑 测试过程中，内部的高压直流源由 系统控制。出于考虑（如图2.1 所示）， 系统外部控制开关始终与系统连接，并用于切断高压。 系统外部控制开关功能介绍示意图请时刻谨记章节2 中的四项规则。 技术总览 系统构成 该测试系统包括高压单元、外部控制开关、笔记本单元以及配套的连接电缆 M 系列单元构成如下控制单元 高压线圈； - 高压分压器； - 高压开关； - 局放耦合电容；局放耦合器； - 局放校准仪； - 连接面板。 系统由笔记本电脑远程控制，首先应该： - 通过直连网线将高压单元和笔记本电脑连接 3.1.2振荡波工作原理：?基于OWTS技术的测试电压产生原理如图1所示。直流高压电源首先通过线性连续升压方式对被测电缆进行逐步充电（充电电流恒定）、加压至预设值。加压完成后，固态高压开关S（激光触发场效应管LTT）在小于1μS的时间内闭合，使被测电缆电容与OWTS系统中高压电感L产生谐振，从而在被测电缆上产生阻尼振荡交变电压（DAC），其波形及频率接近工频电压，且持续时间为mS级，对电缆绝缘无损伤。?电缆振荡波局部放电检测基本原理如图1所示：图1 电缆振荡波局放测试原理?用直流电源将被测试电缆在几秒中内充电至工作电压(额定电压)。实时快速状态开关S闭合，将被测电缆和空心电感构成串联谐振回路，回路开始以的频率进行振荡。空心电感值根据谐振频率的要求进行选择，频率范围5O～1000Hz，相近于工频频率。图1中的中压电路一般具有相对低的介质损耗角的特点，与具有低损耗的空心电感相配，可得到具有高品质因数的谐振回路。回路品质Q一般为60～100，振荡波以谐振频率在0.3～1s内衰减完毕，这一过程只有几十分之一周波，并对被测试电缆充电，与50Hz(60Hz)时局部放电非常相似。

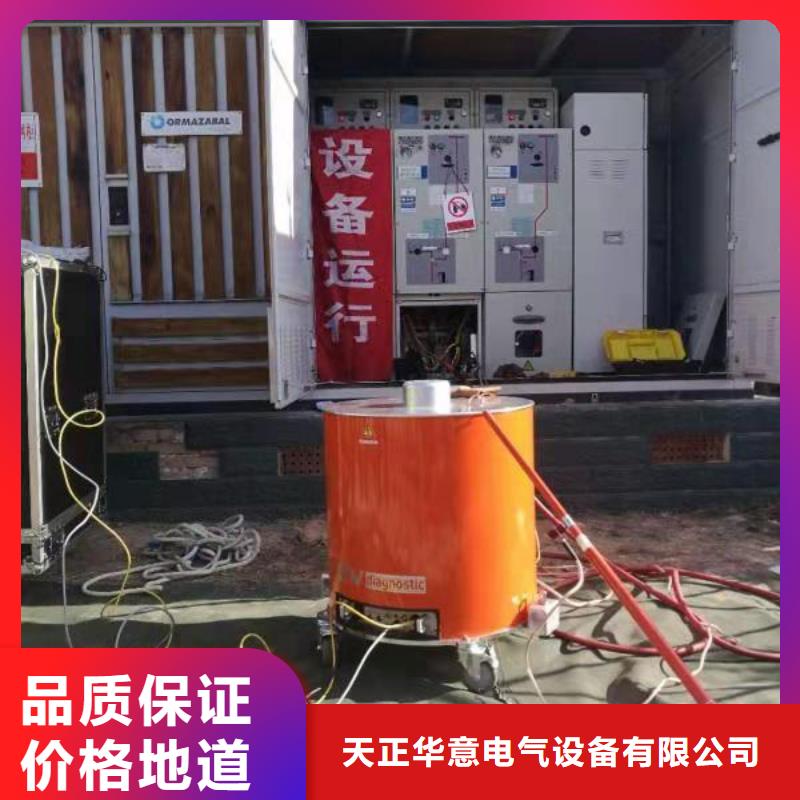

山东滨州振荡波局放耐压试验系统电缆振荡波局部放电测试系统电缆震荡波测试系统的功能和用途振荡波电缆局部放电检测和定位技术，是目前国际上应用比较广泛的能够有效检测和定位10KV-220KV电缆局部放电的位置且检测本身不对电缆造成伤害的先进技术，针对投运前的电缆和运行时间较长的老旧电缆进行检测，可以促进安装工艺的提高和避免电缆因长期运行逐渐劣化引起突发性事故的发生。● 用于电力电缆的交接试验：排查电缆运输或者安装过程中可能存在的隐患，确保线路投运的可靠性。● 用于电力电缆的预试试验：确认电缆终端头和中间接头在维修安装后的质量。● 运行电缆的状态诊断：通过对电力电缆局放和介质损耗的测量，估算运行电缆的状态，判定长时间运行后电缆的绝缘状况，从而科学安排检修，提供电缆的运行效率和可靠性。有效检测出电缆的各种局部缺陷并对其进行准确定位。
天正华意电气设备(滨州市分公司)是 便携式故障录波仪等产品专业生产加工的公司，拥有完整、科学的质量管理体系。天正华意电气设备(滨州市分公司)的诚信、实力和产品质量获得业界的认可。 欢迎各界朋友莅临参观、指导和业务洽谈。
