想知道二次压降负载测试仪【直流电阻测试仪】诚信为本产品的独特魅力吗？我们为您准备的视频将带您亲身体验，让您感受到产品的无限魅力。
以下是:二次压降负载测试仪【直流电阻测试仪】诚信为本的图文介绍
天正华意电气设备(盐城市分公司)主营 便携式故障录波仪，欢迎新老客户惠顾！大量现货、追求卓越品质我们是认真的。
由于原材料价格波动较大，且产品规格、型号、材质多种多样，造成很难对其规定时价，所以本店所有标价仅供参考，如需下单，请拨打客服电话或者旺旺联系，以免出现其他问题。

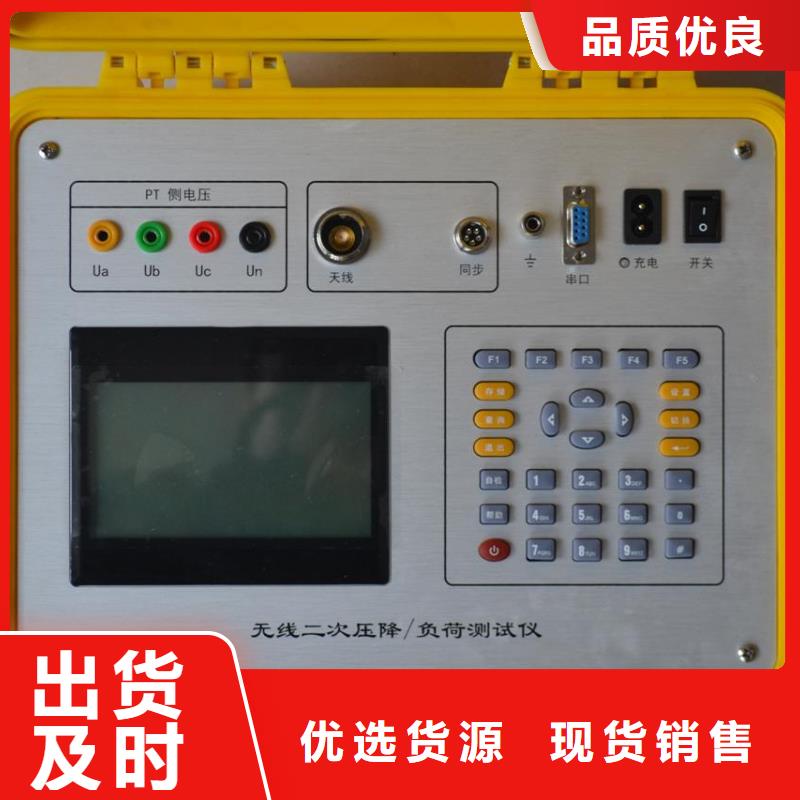

江苏盐城二次压降负载测试仪无线二次压降1、功能说明该功能用来无线同步测量电压互感器二次压降，两台手持终端分别放置在电压互感器侧和电表侧，可以单相测量也可以三相测量，支持三相三线制和三相四线制，如果是单相测量和三相四线制测量接线类型端都选“三相四线”，否则选“三相三线”。开机后，选中压降测试，进入下一界面如图所示，选择本机是在电表端还是PT端。2、操作说明功能选择在开机界面下，通过“←”“→”，来选择本机是在电表端还是在PT端。然后再按确认键 进入“PT压降测试”参数设置界面，如下图所示：PT压降测试参数设置“PT压降测试”参数设置界面包括了“测试点编号”，“当前温度”，“当前湿度”，“PT二次额定电压”，“平均功率因素”，用“↑”，“↓” 来更改值，“测试点编号”和“平均功率因素”按下“↑”，“↓”键越久，更改的速度越快。“测试点编号”是用来区分不同测试地点的。小值是 100000，值是100600。按下“↑”，“↓”键来更改。“当前温度”用于记录测试时刻的环境温度，小值是-20°，值是＋60°. 按下“↑”，“↓”键来更改。“当前湿度”用于记录测试时刻的环境湿度。小值0％，值是 . 按下“↑”，“↓”键来更改。“PT二次额定电压”用于记录被测PT的二次额定电压，有三个选项，分别是“100.00V”,“57.72V”,“33.33V”，按下“↑”，“↓”键来更改。“平均功率因素”是指线路平均功率因数，小值0.5，值1.0，按下“↑”，“↓”键来更改。可用线路的半年或一年的有功电量和无功电量求得，如果不能获得半年或一年的数据，可用瞬时功率因素代替，计算公式为：平均功率因素 ＝ 有功电量 / √（有功电量^2 ＋ 无功电量^2）“接线类型”是指压降测试的PT二次的接线类型 ，分为“三相三线”和“三相四线”。如果是单相测量，则选择“三相四线”，按下“↑”，“↓”键来更改。
江苏盐城二次压降负载测试仪 三线压降自校 异常图五 三线压降自校 正常图五所示为三线压降自校结果显示内容包括：PT侧AB相电压，CB相电压，Wh侧AB相电压，CB相电压，两侧AB相角差、CB相角差；两侧AB相比差、CB相比差；AB相综合误差及修约值，CB相综合误差及修约值。4．三线压降屏在选中‘三线压降’功能后，按键，进入三线压降测试屏，即开始测试计数，如果两侧的幅值和角差不正常，在计数12次后则提示接线异常（如图六所示），正常的话在计够60次后测试完毕，显示测试结果（如图七所示）。图六 三线压降测试 异常图七 三线压降测试 正常图七所示为三线压降测试结果包括：PT侧AB相电压，CB相电压；Wh侧AB相电压，CB相电压；两侧AB相比差、CB相比差；两侧AB相角差、CB相角差；AB相综合误差及修约值，CB相综合误差及修约值。并提示可选择相应的保存、打印功能进行数据保存或打印测试结果。5．四线自校屏四线压降自校功能是在进行三相四线压降测试前进行的精度自动校准功能，用来提高测试时的精度。在选中‘四线自校’功能后，按键进入‘四线自校’屏，开始自校计数，如果两侧的幅值和角差不正常，在计数12次后则提示接线异常（如图八所示），计够60次后测试完毕，显示测试结果（如图九所示）。图八 四线自校测试 异常图九 四线自校测试 正常图九所示为四线压降自校结果包括：PT侧A相电压、B相电压、C相电压；Wh侧A相电压、B相电压、C相电压；两侧A相角差、B相角差、C相角差；两侧A相比差、B相比差、C相比差；两侧A、B、C各相的综合误差及修约。6．四线压降屏在选中‘四线压降’功能后，按键进入‘四线压降’屏，开始测试计数，如果两侧的幅值和角差不正常，在计数12次后则提示接线异常（如图十所示），计够60次后测试完毕，显示测试结果
