一分钟的时间，对于了解我们的【SF6气体抽真空充气装置】_变压器变比电桥检定装置厂家采购产品来说足够了。请观看这部精心制作的产品视频，让产品的独特之处和卓越性能一览无余。
以下是:【SF6气体抽真空充气装置】_变压器变比电桥检定装置厂家采购的图文介绍

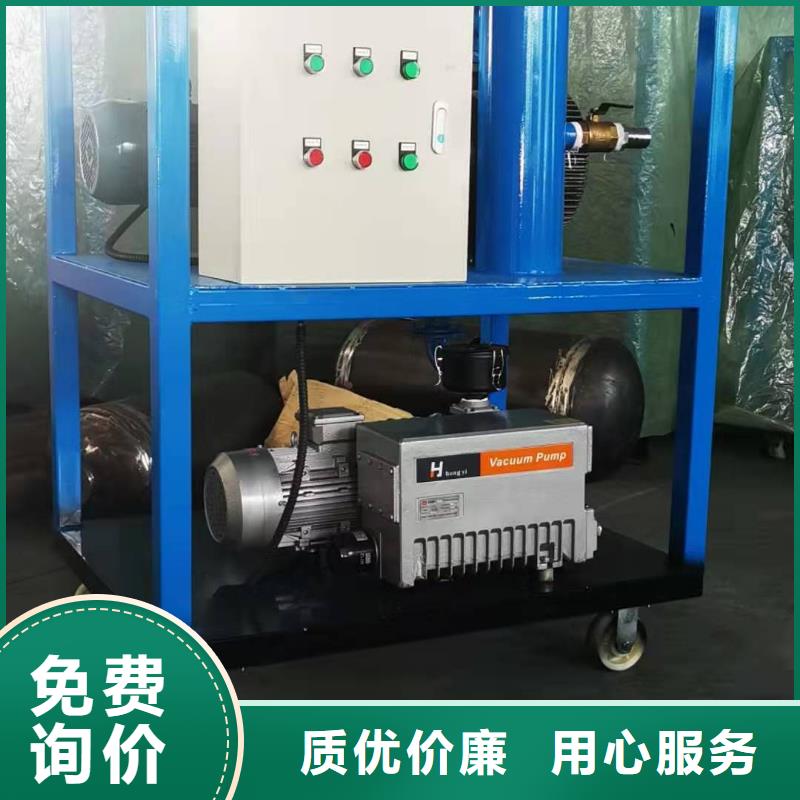

SF6气体抽真空充气装置真空保持状态下请不要启动SF6压缩机。当首次开机使用或装置处于通大气状态时应先对装置本身抽真空，操作方法见下表①当需要回收时，应先对连接管路抽真空（与软管连接的电器设备出口处阀门此时应关闭），操作方法见下表②当需灌瓶时，操作方法同上，见下表③抽真空开机停机①装置本身开真空泵、V1、 V2 、V3、 V5关V1、真空泵、V2、V3、 V5②管路抽真空开真空泵、V1、 V6关V1、真空泵、V6③电器设备充放管路钢瓶开真空泵、V1、 V7关V1、真空泵、V75.2、回收贮存指将电器设备中SF6气体回收至装置贮存容器内贮存，一般从回收初压力回收至本装置回收终压力或认定的回收终压力。管路连接后，首先应确定是否需对装置或管路抽真空，判断和操作方法见本节1，抽真空有关内容。根据回收当时环境温度和回收气体量多少提前半至一小时启动冷冻压缩机，直至回收结束。回收初始，回收初压力(M1)较高时，开V6、半开V2 、SF6压缩机，打开V3。开机后应注意观察SF6压缩机的排气压力表(M2)，M2的压力指示值应小于2.0MPa，压缩机出口端接点压力控制器，若指示值达到限定值2.0MPa，压力控制器能自动切断压缩机的运行，待压力下降并稳定后，重新启动压缩机。所以当排气压力上升过快时，可适当调节压缩机进气口V2阀门开启的大小来控制。回收过程中应通过视镜玻璃注意观察贮存容器内液面情况，液位不可超过视镜2/3处。回收达到回收终压力或预定值时，回收工作结束。关冷冻压缩机，关V6、V2，SF6压缩机、V3。5.3、充放指将贮存于装置贮存容器内的SF6充至电器设备直至达到所需的工作压力。
SF6气体抽真空充气装置操作说明及注意事项进入工作状态的操作应是在完成第四节有关内容的工作后才能进行。本装置具有抽真空、回收贮存、充放、灌瓶、净化干燥五个基本功能及相应的组合功能，下面按各功能分别说明其操作，参见附录四操作面板流程图，操作时应注意按先后顺序进行。阀门在下述开机时均假设处于关闭状态。1、抽真空指将装置或系统从一个大气压抽至本装置极限真空度或认定的真空度。注意点：a)开真空泵抽真空前，根据需要决定是否连接管路排放至室外。b)开真空泵抽真空前，必须保证被抽装置或系统压力为零表压或以下。c)凡需要观察真空度时，打开V8阀门，观察完毕后随时关闭V8阀门。d)真空保持状态下请不要启动SF6压缩机。当首次开机使用或装置处于通大气状态时应先对装置本身抽真空，操作方法见下表①当需要回收时，应先对连接管路抽真空（与软管连接的电器设备出口处阀门此时应关闭），操作方法见下表②当需灌瓶时，操作方法同上，见下表③抽真空开机停机①装置本身开真空泵、V1、 V2 、V3、 V5关V1、真空泵、V2、V3、 V5②回收管路开真空泵、V1、 V7关V1、真空泵、V7③电器设备充放管路钢瓶开真空泵、V1、 V6关V1、真空泵、V62、回收贮存指将电器设备中SF6气体回收至装置贮存容器内贮存，一般从回收初压力回收至本装置回收终压力或认定的回收终压力。(1)管路连接后，首先应确定是否需对装置或管路抽真空，判断和操作方法见本节1，抽真空有关内容。(2)根据回收当时环境温度和回收气体量多少提前半至一小时启动冷冻压缩机，直至回收结束。(3)回收初始，回收初压力(M1)较高时，开V7、半开V2 、V3、SF6压缩机。
天正华意电气设备有限公司(铜陵分公司)把质量作为市场致胜的法宝，制定了严格的质量把关措施，对于出现的质量问题，一查到底，一追到头，不放过一点蛛丝马迹。把珍惜质量当作珍惜自己的生命一样，从 便携式故障录波仪原料开始，实行层层把关制， 便携式故障录波仪产品质量多年稳定提高，不断改进。天正华意电气设备有限公司(铜陵分公司)以满足贵公司的需求为宗旨，不仅为您提供高品质的 便携式故障录波仪产品，还为您提供完善的完善的服务技术支持，这有利于提高公司的产品质量，生产效率，降低生产成本。我们将不断开拓，不断创新，与各界朋友携手共进，共同发展，热忱欢迎国内外客户来函来图或亲临公司指导。
SF6气体抽真空充气装置日 常 维 护 与 常 见 故 障3.1、日常维护须知3.1.1、气体探头在使用过程中应避免大量灰尘、水和化学品的侵入，并定期变送器表面的积灰。3.1.2、主机及探头严禁覆盖、挤压、碰撞，以及不恰当的操作，避免影响系统正常工作，甚至导致损坏！3.1.3、如发现异常情况，现场无法处理，请及时与我公司技术人员联系。3.2、常见故障排除请参照以下办法，依次进行故障排除：3.2.1系统主机无任何显示1．检查是否有电源输入；2．检查主机右侧边的电源开关是否打开；3．打开主机接线盒，检查电源输入插座是否紧固；4．如果进行以上检查均没有发现问题，请立即与我们的技术人员联系。3.2.2主机显示混乱或部分无显示1．按异常时显示的采集器信号端是否正常；2．检查风控接线插头是否紧固；3．关闭主机电源，等待1分钟重新启动，如还有问题，请立即与我们的技术人员联系。注意：主机正常情况下，请勿擅自调动，如发现异常问题，请与我们技术部联系！4、接线图4.1、主机接线图（版本VER:XA29C61）第1组凤凰端子定义1、2：220V电源输入； 3、4：接地； 5、6：220V电源输出；7、8：无源警灯输出节点； 9、10：12V警灯输出节点（9：＋，10：-）；11、12：故障报警输出节点（正常：闭合，故障：断开）； 13、14：泄漏报警输出节点（正常：断开，故障：闭合）；15、16：温度报警输出节点（正常：断开，故障：闭合）；17、18：湿度报警输出节点（正常：断开，故障：闭合）；第2组凤凰端子定义1、2:12V电源输出（1：12V正，2：12V负）；3、4/5、6：外部红外节点输入节点（常闭，不使用时需短接）； 5、7/8、9：外部红外节点输入节点（常开）；11、12：24V电源输出（11：24V正，12：24V负）；13、14：外部MODBUS输出； 15、16：内部MODBUS输出；4.2、变送器模块接线定义两芯接电源，1为电源正，二为电源负，三芯接通信，1为RS485A，3为RS485B。4.3、风机控制器接线定义（风机控制器接线图）N、L：220V电源输入，D为接地A、B：为主机内部通信接入点ABC和CBA为无源触电（内部为交流接触器），接入时A-A、B-B、C-C必须一一对应。
