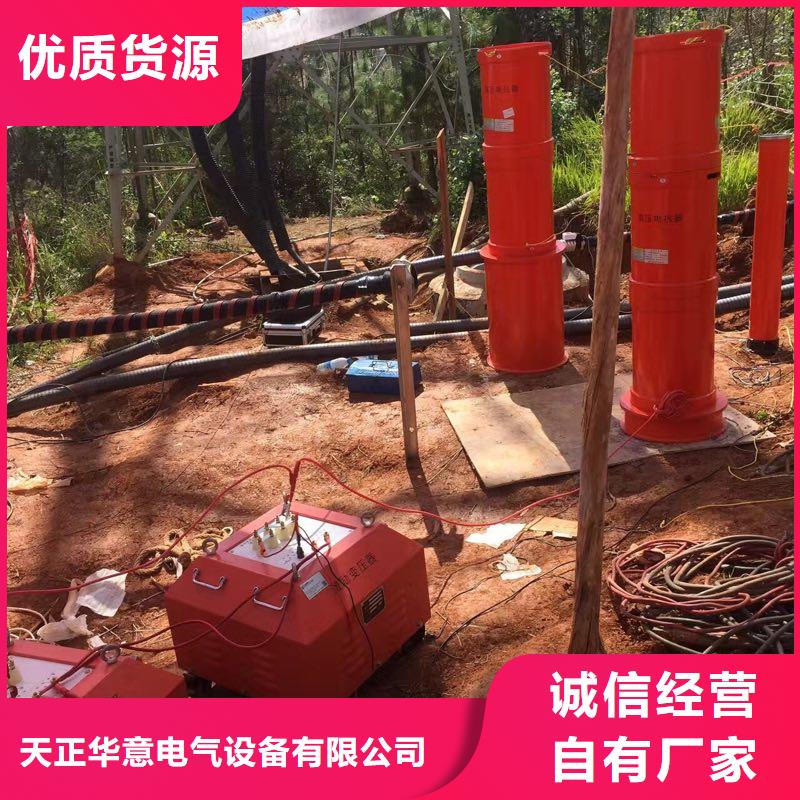

安徽巢湖变频串联谐振耐压装置 主要功能及特征系列变频串联谐振耐压试验装置，采用调节电源频率的方式，使得电抗器与被试电容器实现谐振，从而在被试品上获得高电压大电流，因其所需电源功率小、设备重量轻体积小，在国内外得到了广泛好评和应用，是当前高电压试验的新方法和潮流。我公司调频谐振装置主要功能及其技术特点：1、装置具有过压、过流、零位启动、系统失谐（闪络）等保护功能，过压过流保护值可以根据用户需要整定，试品闪络时闪络保护动作并能记下闪络电压值，以供试验分析。2、整个装置单件重量很轻，便于现场使用。3、装置具有三种工作模式：全自动模式、手动模式、自动调谐手动升压模式；方便用户根据现场情况灵活选择，提高试验速度。4、能存储和异地打印数据，存入的数据编号是数字，方便用户识别和查找。5、装置自动扫频时频率起点可以在规定范围内任意设定，扫频方向可以向上、向下选择，同时液晶大屏幕显示扫描曲线，方便使用者直观了解是否找到谐振点。6、采用DSP平台技术，可根据用户需要增减功能和升级，人机交换界面更为人性化。7、所需电源容量大大减小。串联谐振电源是利用谐振电抗器和被试品电容谐振产生高电压和大电流的，在整个系统中，电源只需要提供系统中有功消耗的部分，因此试验所需的电源功率只有试验容量的1/Q。8、设备的重量和体积大大减少。串联谐振装置中，省去了笨重的大功率调压装置和普通的大功率工频试验变压器，而且，谐振激磁电源只需试验容量的1/Q，使得系统重量和体积大大减少，一般为普通试验装置的1/10-1/30。9、有效改善输出电压波形。谐振电源是谐振式滤波电路，能改善输出电压的波形畸变，获得很好的正弦波形，有效防止了谐波峰值对试品的误击穿。10、防止大的短路电流烧伤故障点。在串联谐振状态，当试品的绝缘弱点被击穿时，电路立即脱谐，回路电流迅速下降为正常试验电流的1/Q，而用并联谐振或者试验变压器做耐压试验时，击穿电流立即上升几十倍，两者相比，短路电流与击穿电流相差数百倍。串联谐振能有效的找到绝缘弱点，又不存在大的短路电流烧伤故障点的忧患。11、不会出现任何恢复过电压。试品发生击穿时，因失去谐振条件，高电压也立即消失，电弧即刻熄灭，且恢复电压的再建立过程很长，很容易在再次达到闪络电压前断开电源，这种电压的恢复过程是一种能量积累的间歇振荡过程，其过程长，而且不会出现任何恢复过电压。

安徽巢湖变频串联谐振耐压装置 手动试验：由用户操作来寻找谐振点和控制耐压。参数设置与自动试验的试验参数设置相同，完成后进入试验界面， 手动试验界面确认参数无误后按“启动”键开始试验。首先使用旋转鼠标“频率”调节频率到谐振点。往下按旋转鼠标2（频率）切换步进，左右旋转，在当前频率上增加或减少频率。反复调整，直到找到电压，以此时的频率作为谐振点频率。也可以按“扫频”键让系统自动寻找谐振点。然后使用旋转鼠标“电压”来调节电压。按下旋转鼠标“电压” 切换步进，步进分10kV，5kV，1kV，0.1kV四档。左右旋转，可调整目标电压。系统根据目标电压自动升降压。系统将高压调节到目标电压后，开始耐压并顺计时，直到人为控制进入下一步骤（升压，降压或停机）。在试验中途可以按“降压停机”键降压停机，遇到紧急情况按“紧急停机” 键直接停机 系统时间：此菜单选项用于设置仪器内部系统时间 设置系统时间数据管理：用来查看保存的试验结果。数据查 数据查看四、注意事项及常见问题1、高压试验请注意，严格按照高压试验的规范来操作。检查/修改试验接线时，请先关闭本系统，并切断电源。2、本系统支持的电压为300kV，实际能够升到的高压由电抗器决定，请根据试验电压调换合适的激励变压器的高电压端的接线。 如果开机后发现变压器发出非正常声音，请立即关闭本系统并切断电源，检查变压器接线是否正确 降压停机”采用逐步降压停机的方式，遇到紧急情况请点击“紧急停机”按钮系统将直接停机。 如果系统显示的高压跟万用表显示的高压不一致，请检查“试验参数”中的“分压变比”是否正确填写。 如果自动扫频失败，请检查“试验参数”中的“激励变比”是否正确填写.如果自动扫频时经常跳闸(电流过大)，请将“激励变比”设置为较大的值，以减小扫频时的输出步数。 使用旋转鼠标设置参数时不能旋转过快，否则设置值会往回跳动。特别是在手动试验开始后，通过旋转鼠标改变频率或者目标电压，如果旋转太快会导致频率或目标电压突然跳动到上一个值 开机后有几秒钟的停顿，等待系统充电。9、键盘是多功能复用的，对每一页界面而言，键盘的具体功能可能不同，请参考键盘对应的文字提示。10、每次按下按键后，需要松开重新按下才有效。 被试品的试验目标电压若在8kV左右时，建议采用手动试验方式；不宜采用自动试验方式。
